El factor que decide antes que el dinero: el estado del núcleo magnético
Antes de comparar precios conviene entender qué se puede reparar y qué no. Un motor de inducción se reduce, para efectos de esta decisión, a tres subsistemas: el devanado (cobre y aislamiento), las partes mecánicas (flecha, baleros, carcasa) y el núcleo magnético —el paquete de laminaciones de acero al silicio del estátor. El devanado es consumible: rebobinar es, por definición, reemplazarlo. Lo mecánico se rectifica o se cambia pieza por pieza. El núcleo es distinto: es la única parte que un taller de rebobinado no puede fabricar de nuevo, y de su salud depende que el rebobinado tenga sentido.
Cuando un motor se quema, el calor no solo destruye el barniz del devanado: puede degradar el aislamiento interlaminar entre chapas del núcleo. Si ese aislamiento se pierde, aparecen corrientes de Foucault (eddy currents) que se cierran entre laminaciones, generan puntos calientes locales y elevan las pérdidas en el hierro. Un motor rebobinado sobre un núcleo así arrancará y girará —pero correrá más caliente, con menor eficiencia, y volverá al taller. Por eso el núcleo se evalúa antes de cotizar nada.
En la práctica esto se mide, no se supone. La prueba de lazo (loop test o core loss test) inyecta flujo en el núcleo y con termografía se localizan puntos calientes; se cuantifican las pérdidas en watts/kg contra la línea base del acero. También importa el método de extracción del devanado viejo: un horno de quemado (burn-out oven) con temperatura controlada por debajo del umbral que daña el aislamiento interlaminar preserva el núcleo; un strip-out a soplete o un horno sin control lo arruina. Aquí está la trampa del rebobinado barato: el proceso mismo puede destruir lo único que hacía viable la reparación.
El marco de decisión: potencia, tensión, plazo y eficiencia
Con el núcleo evaluado, la decisión se resuelve con cuatro variables que interactúan. Ninguna manda sola —salvo el núcleo, que ya es un candado previo— pero juntas ordenan casi cualquier caso. La potencia fija el punto de equilibrio económico: el costo de un rebobinado no escala linealmente con los HP, pero el precio de un motor nuevo sí sube fuerte con el tamaño, y de ahí sale un cruce. En motores pequeños de línea (por debajo de ~15-20 HP, NEMA estándar, baja tensión) el rebobinado se acerca tanto al costo de la unidad nueva que reemplazar gana casi siempre, y además llega en días. Arriba de ~40 HP la balanza se invierte, y para motores de varios cientos de HP o de bastidor grande, rebobinar cuesta una fracción del reemplazo.
La tensión desplaza el mismo cruce. En media y alta tensión (2.3, 4.16, 6.6, 13.8 kV) el reemplazo casi nunca es la respuesta rápida: son motores de fabricación bajo pedido, entregas largas y precios altos. Su rebobinado es un trabajo de ingeniería —barras o bobinas preformadas, sistemas de aislamiento clase F/H con VPI, control de descargas parciales— que un taller especializado ejecuta y documenta; y sube las exigencias de prueba, porque en alta tensión no basta el megóhmetro: entran hipot en AC/DC, factor de potencia/tan δ y, según el caso, descargas parciales. El plazo de entrega es el factor que la hoja de cálculo olvida: en un paro no programado el costo real no es el del motor, es el de cada hora sin producción, y cuando la ventana es de días, rebobinar el activo existente suele ser la única ruta física posible aunque a largo plazo se decida reemplazar.
La eficiencia cierra el marco, pero solo pesa donde hay muchas horas. Saltar de una clase antigua (IE1) a IE3/IE4 paga cuando el motor trabaja continuo y muchas horas al año, porque ahí el diferencial de consumo recupera el sobreprecio del motor nuevo en un plazo razonable. El punto técnico que se malinterpreta: un rebobinado hecho bajo norma no degrada la eficiencia. La caída atribuida históricamente al rebobinado proviene de procesos térmicos mal controlados que dañan el núcleo —justo lo que la norma EASA AR100 y el estudio EASA/AEMT existen para evitar—. Rebobinado bien hecho equivale a eficiencia conservada.
- Rebobinar cuando: núcleo sano y verificado; potencia media/alta (arriba de ~40 HP); media o alta tensión; motor especial o de bastidor grande; plazo de reemplazo no cabe en la ventana de paro; se busca conservar la eficiencia y trazabilidad del activo existente.
- Reemplazar cuando: núcleo degradado o con pérdidas fuera de norma; baja potencia de línea (menor a ~15-20 HP, BT) donde el rebobinado se acerca al costo del motor nuevo; el salto a IE3/IE4 se paga por consumo en operación continua; el motor está obsoleto y sin refacciones de partes mecánicas.
- Zona gris (entre ~20 y 40 HP): decide el estado del núcleo, la disponibilidad de la unidad nueva y cuántas veces ya se ha rebobinado ese motor.
Qué se mide para tomar la decisión con datos, no con corazonadas
La diferencia entre un dictamen serio y una adivinanza es el juego de pruebas. Recibir un motor, medir su condición de entrada, decidir con esos números y volver a probar a la salida es lo que convierte un rebobinado en un activo con vida útil renovada y no en una apuesta. Estas son las pruebas que sostienen la decisión, con la norma que las gobierna.
Sobre la interpretación: la resistencia de aislamiento y el índice de polarización (IEEE 43) indican si el aislamiento está húmedo o contaminado, pero no si el cobre está sano —un devanado puede dar buen megóhmetro y tener un corto entre espiras que solo revela el surge test (IEEE 522). Por eso ninguna prueba se lee sola. Y todas las mediciones se corrigen y se refieren a temperatura, porque la resistencia de aislamiento varía fuertemente con ella.
El otro dato que rara vez se pregunta y siempre importa: cuántas veces ya se rebobinó ese motor. Cada strip-out impone estrés térmico al núcleo. Un motor en su primer o segundo rebobinado, con núcleo verificado, es un buen candidato; uno en su cuarto o quinto ciclo con pérdidas de hierro subiendo empieza a inclinar la balanza hacia el reemplazo aunque el costo puntual diga lo contrario.
- Resistencia de aislamiento e índice de polarización (PI) — IEEE 43: humedad y contaminación del aislamiento, referido a temperatura.
- Prueba de sobretensión / surge test — IEEE 522: cortos entre espiras y entre fases que el megóhmetro no ve.
- Resistencia óhmica de devanados: integridad de conexiones y balance entre fases.
- Prueba de núcleo (loop / core loss test) con termografía: pérdidas en el hierro y puntos calientes interlaminares — el candado que decide rebobinar o reemplazar.
- Hipot (AC/DC), factor de potencia de aislamiento y tan δ: rigidez dieléctrica bajo estrés, sobre todo en media y alta tensión.
- Descargas parciales (según nivel de tensión): salud del sistema de aislamiento en motores de alta tensión.
- Vibración y balanceo dinámico del rotor — ISO 21940: condición mecánica y desbalance residual antes de devolver la unidad a servicio.
Cómo un rebobinado bajo norma protege el activo (y qué buscar en el taller)

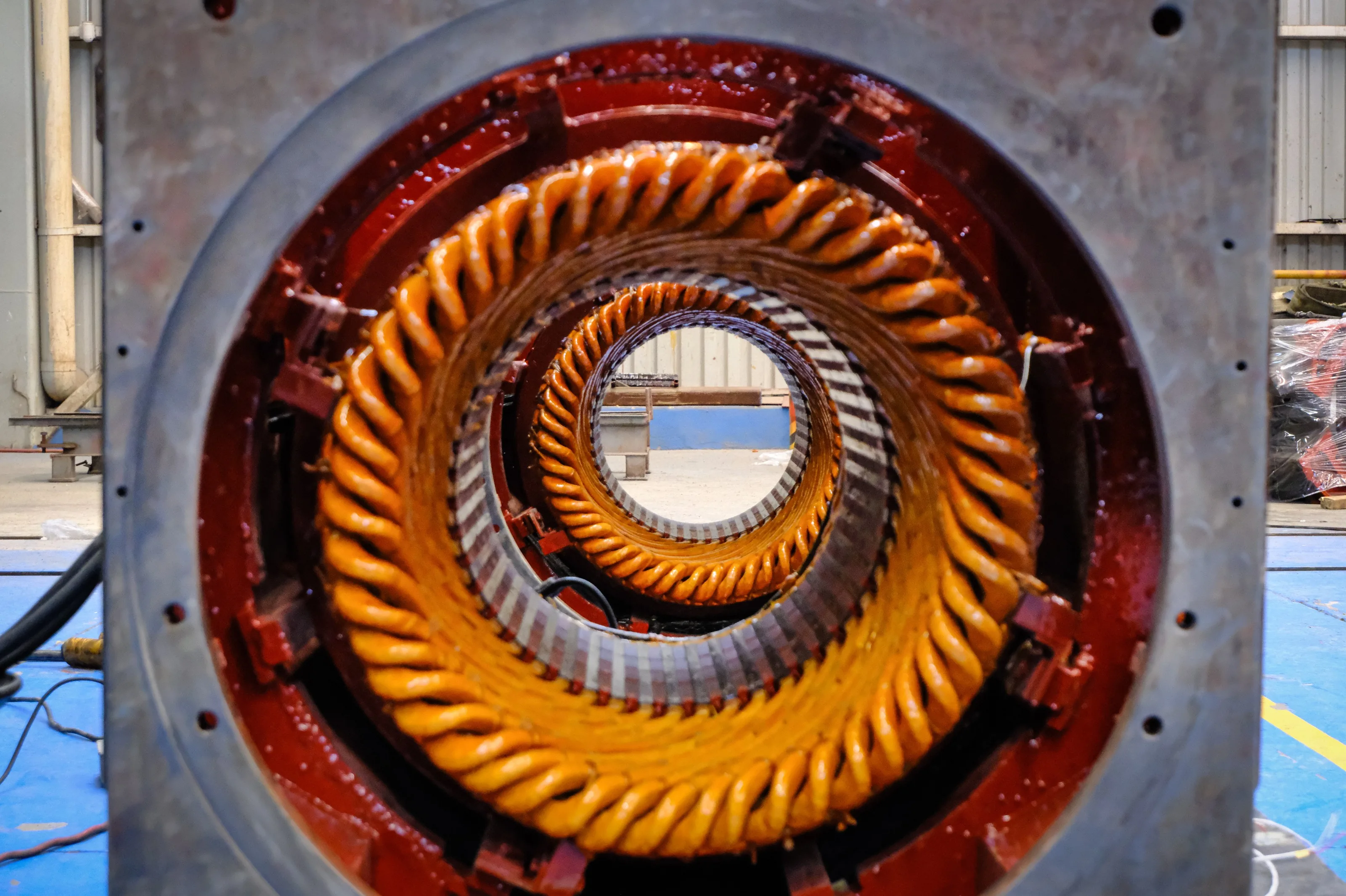

Rebobinar no es volver a enrollar alambre. Un rebobinado que conserva la eficiencia y prolonga la vida útil sigue un sistema de aislamiento definido por clase térmica (F/H según IEC 60034 y NEMA MG-1), respeta las dimensiones y el número de espiras originales —o los recalcula con criterio cuando se hace un redesign para mejorar—, cura el barniz con impregnación controlada (dip-and-bake o VPI en media y alta tensión) y documenta cada paso. La norma de referencia para hacerlo de forma que preserve la eficiencia es EASA AR100; el estudio EASA/AEMT es la evidencia de que un rebobinado bajo esa norma mantiene la eficiencia nominal del motor.
Al elegir dónde rebobinar, estas son las señales de que el trabajo protegerá el activo en vez de comprometerlo: horno de quemado con temperatura controlada y registrada (no strip-out a soplete); prueba de núcleo documentada antes y después; sistema de aislamiento con clase térmica declarada; pruebas de entrada y salida entregadas por escrito; y, en media/alta tensión, capacidad de VPI y pruebas de alta tensión in-house. La trazabilidad no es burocracia: es lo que te permite saber, la próxima vez que ese motor entre al taller, en qué ciclo de vida va y si conviene un rebobinado más o ya el reemplazo.
En TEMISA abordamos esta decisión como taller independiente multimarca —ABB, Siemens, WEG, Toshiba, US Motors, Baldor, entre otras— de 1 HP a más de 4,000 HP, en media y alta tensión, con banco de pruebas, hornos de curado y grúas para equipo de gran bastidor. Contamos con certificación ISO 9001:2015 y calificación vigente CFE LAPEM bajo la especificación W6000-20 (motores), y aplicamos las normas EASA AR100, IEEE 43, IEEE 522, IEC 60034, NEMA MG-1 e ISO 21940 en el diagnóstico y la reconstrucción. Cuando el equipo cae fuera de programa, operamos con respuesta de emergencia de 24 horas. Si tu activo es un generador, lo atiende nuestra división TEMISA POWER GEN; si es un transformador o subestación, TEVKO.
