Qué es un motor de media tensión y por qué su reparación es distinta
En la práctica industrial mexicana, un motor de media tensión es aquel alimentado por encima de 1,000 V y hasta 15 kV, con los niveles más comunes en 2,300 V, 4,160 V, 6,600 V y 13,800 V. Por encima de 1 kV el fenómeno dominante deja de ser únicamente el calentamiento por corriente y pasa a ser el esfuerzo dieléctrico sobre el aislamiento: gradientes de campo eléctrico, descargas parciales en cavidades de la resina, tracking superficial y erosión de la cinta de mica. Reparar uno de estos motores no se parece a reparar un motor de baja tensión; es un trabajo de sistema de aislamiento de alta tensión.
Las máquinas de media tensión suelen ser de gran porte —bombas de proceso, ventiladores de tiro inducido, compresores, molinos, trenes de rodillos— donde una parada no programada cuesta producción por hora. Por eso el objetivo del taller no es solo 'que gire', sino restaurar el margen dieléctrico y la eficiencia original para que el motor vuelva a operar años, no meses. Esto obliga a un enfoque documentado y trazable en cada etapa.
- Baja tensión: hasta 1,000 V — falla dominada por temperatura y sobrecarga.
- Media tensión: 2.3 kV a 13.8 kV — falla dominada por esfuerzo dieléctrico y descargas parciales.
- Sistema de aislamiento típico: cinta de mica con aglutinante epóxico, VPI (impregnación al vacío bajo presión) o resin-rich, clase térmica F (155 °C) o H (180 °C).
El proceso de reparación paso a paso
Una reparación bien conducida sigue una secuencia disciplinada. Se recibe el motor, se inspecciona y se documenta el estado 'como llegó' (as-found), incluyendo placa de datos, lecturas eléctricas iniciales y evidencia fotográfica. Antes de desarmar, se toman pruebas de referencia sobre el bobinado existente para saber qué se está corrigiendo. Recién entonces se desmonta de forma controlada, marcando conexiones y registrando el paso de bobina, número de espiras, calibre y esquema de conexión para poder reproducir el diseño original o mejorarlo con criterio de ingeniería.

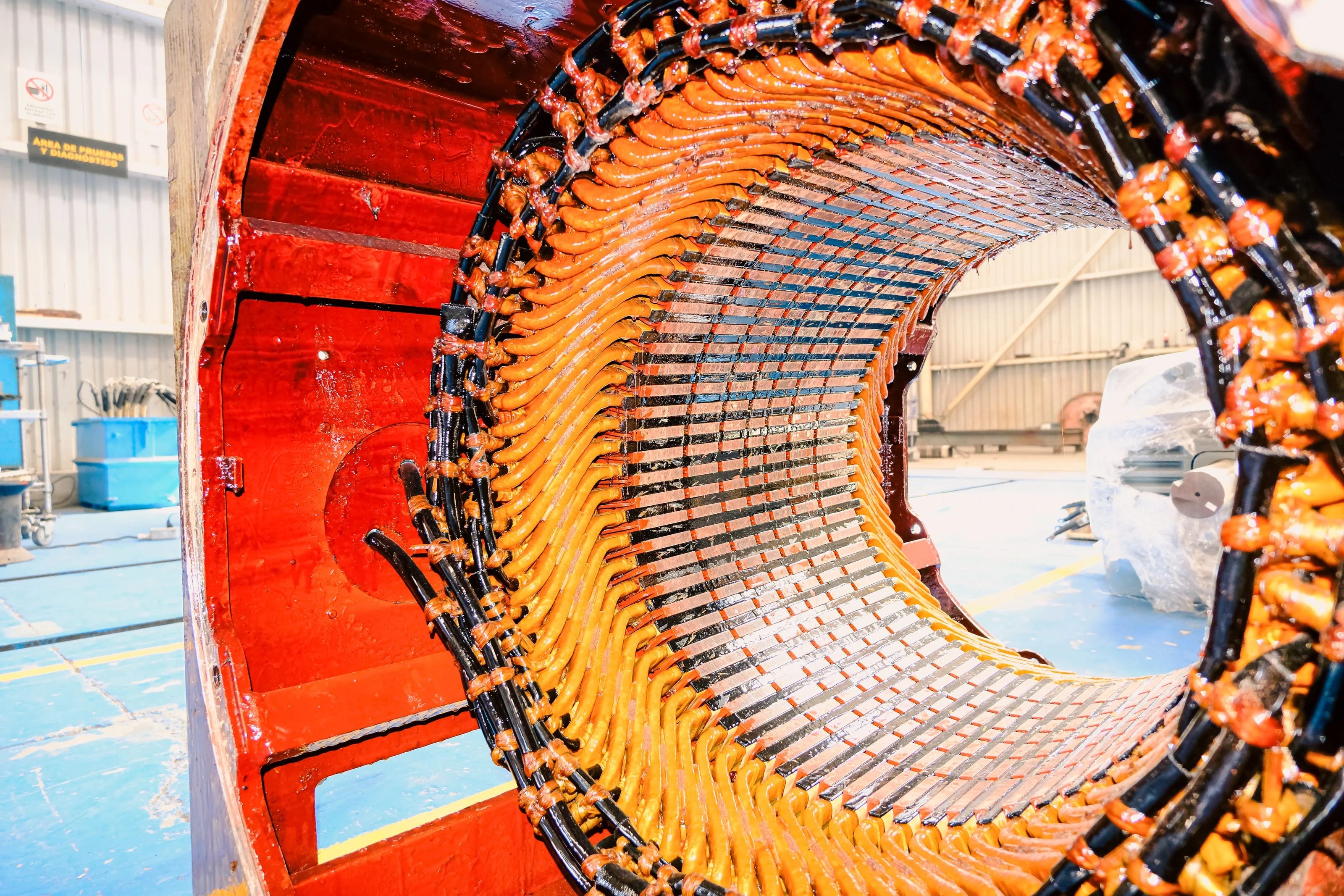

Cuando el bobinado del estator está comprometido, se procede al quemado controlado en horno para retirar el aislamiento viejo, cuidando que la temperatura del núcleo no exceda los límites que degradarían el hierro. Se limpia y se prueba el núcleo (core loss test / prueba de anillo o instrumento tipo loop) antes de rebobinar; un núcleo con pérdidas elevadas o puntos calientes debe corregirse, porque de nada sirve un bobinado nuevo sobre un hierro dañado. El nuevo bobinado se fabrica con material clase F o H, se impregna (VPI o resin-rich según diseño) y se cura.
- 1. Recepción, inspección visual y registro as-found (placa, geometría, historia de operación).
- 2. Pruebas eléctricas iniciales sobre el bobinado existente (IR, PI, resistencia óhmica, balance).
- 3. Desmontaje documentado: datos de bobina, conexión, paso, calibre y espiras.
- 4. Quemado controlado del aislamiento y limpieza mecánica del núcleo.
- 5. Prueba de núcleo (core loss) y corrección de laminaciones si aplica.
- 6. Fabricación del bobinado, aislamiento clase F/H, impregnación VPI o resin-rich y curado.
- 7. Reensamble, atención a rodamientos, ajustes y sellos.
- 8. Pruebas finales dieléctricas, balanceo y prueba en vacío antes de entrega.

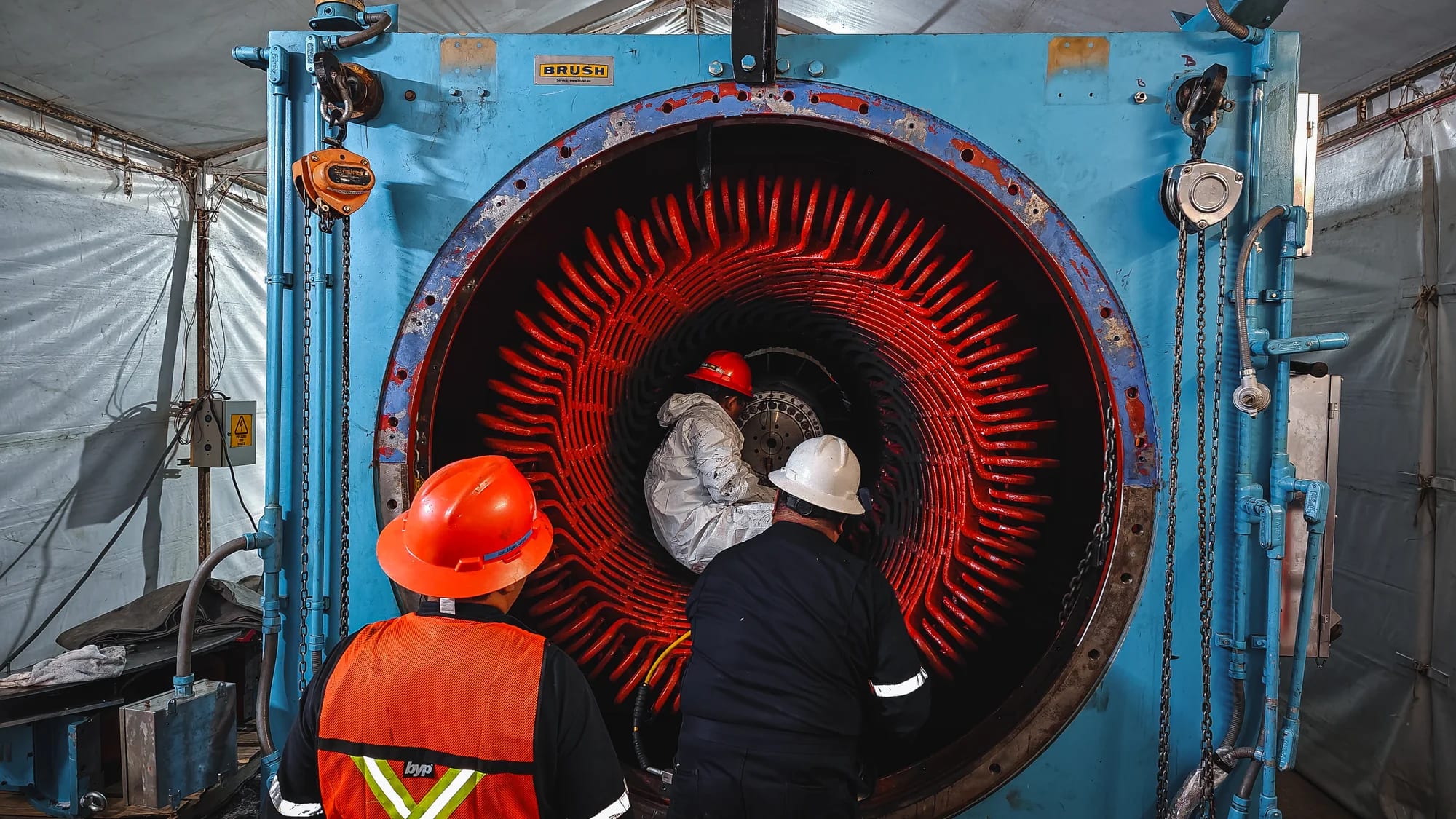

Diagnóstico y pruebas: cómo se distingue una falla de otra
El diagnóstico es lo que separa un taller de reparación de un taller de reemplazo de piezas. Un motor de media tensión puede fallar por el bobinado, por el núcleo, por los rodamientos o por causa externa (alimentación desbalanceada, sobretensiones de maniobra). La medición de resistencia de aislamiento y el índice de polarización según IEEE 43 revela el estado general y el nivel de humedad o contaminación del aislamiento; un PI bajo apunta a aislamiento envejecido o húmedo, no necesariamente a una espira en corto.
Para localizar debilidad entre espiras o entre bobinas —el modo de falla clásico de media tensión— se usa la prueba de impulso (surge test) conforme a IEEE 522, que somete al bobinado a un frente de onda que reproduce el esfuerzo de una maniobra o descarga. El factor de disipación (tan delta) y la medición de descargas parciales caracterizan la calidad del sistema de aislamiento de alta tensión y su evolución en el tiempo. Sobre el hierro, la prueba de núcleo detecta laminaciones cortocircuitadas antes de invertir en un bobinado nuevo. Este conjunto de pruebas permite emitir un diagnóstico con causa raíz, no una suposición.
- IEEE 43 — resistencia de aislamiento e índice de polarización (IR/PI): estado y humedad del aislamiento.
- IEEE 522 — prueba de impulso (surge test): fallas entre espiras y entre bobinas.
- Factor de disipación (tan delta) y descargas parciales: calidad del sistema de aislamiento de MT.
- Prueba de núcleo (core loss): laminaciones en corto y puntos calientes del hierro.
- Prueba de alto potencial (hipot) DC/AC: verificación dieléctrica final controlada.
- IEC 60034 / NEMA MG-1: marcos de referencia para desempeño, tolerancias y criterios de la máquina.
Rebobinado bajo EASA AR100: por qué protege la eficiencia del motor
EASA AR100 es la norma de buenas prácticas para la reparación de máquinas eléctricas rotativas, publicada por la Electrical Apparatus Service Association. No es una 'certificación EASA'; es el estándar de referencia que define cómo reparar sin degradar el desempeño original del motor. Su hallazgo más importante para media tensión proviene del estudio conjunto EASA/AEMT: la eficiencia de un motor bien rebobinado puede mantenerse dentro de su valor nominal siempre que el proceso de quemado del aislamiento no sobrecaliente el núcleo.
En términos prácticos, esto significa controlar la temperatura del horno de quemado —la referencia de la industria es no exceder aproximadamente 360 °C en el hierro— para no alterar las propiedades magnéticas de las laminaciones ni degradar el barniz interlaminar. Un quemado agresivo aumenta las pérdidas del núcleo y hace que el motor 'rebobinado' consuma más y caliente más para siempre. Trabajar bajo EASA AR100 también implica reproducir correctamente el diseño de bobina (espiras, calibre, paso y conexión) para conservar el flujo, el par y las corrientes de diseño. Es la diferencia entre un motor restaurado y uno degradado de fábrica en su reparación.
- EASA AR100 = norma de buenas prácticas de reparación (no una certificación).
- Estudio EASA/AEMT: la eficiencia se conserva si se controla la temperatura de quemado del núcleo.
- Referencia práctica: mantener el núcleo por debajo de ~360 °C durante el quemado.
- Reproducción fiel del diseño de bobina para conservar par, flujo y corriente nominales.
- EASA AR200 complementa con verificación de cumplimiento del proceso de reparación.
Cómo elegir taller: calificación CFE LAPEM y evidencia técnica
Para operaciones que alimentan a la red de CFE o que sirven a industria regulada, el criterio de selección más objetivo es la evidencia documental. Verifica que el taller mantenga calificación vigente CFE LAPEM bajo la especificación W6000-20 para motores; esto acredita que su proceso, su instrumentación y su control de calidad han sido evaluados contra un requisito nacional. Un proveedor calificado CFE LAPEM entrega protocolos de prueba, no promesas. De forma complementaria, la certificación ISO 9001:2015 respalda la trazabilidad del sistema de gestión de calidad del taller.
Más allá de las siglas, exige entregables verificables: un reporte con las pruebas as-found y as-left (antes y después), curvas de PI, resultados de surge test y prueba de núcleo, registro de temperatura de quemado, y datos de balanceo dinámico conforme a ISO 21940 con la prueba en vacío final. Un buen indicador es que el taller sea independiente y multimarca —capaz de intervenir motores ABB, Siemens, WEG, Toshiba, US Motors o Baldor por igual— trabajando como aliado del fabricante original, y que ofrezca respuesta de emergencia en 24 horas para minimizar el tiempo de paro. Cuando el proyecto involucra generadores en lugar de motores, el trabajo corresponde a la división TEMISA POWER GEN; y si se trata de transformadores o subestaciones, a TEVKO.
TEMISA repara motores de media tensión como taller independiente multimarca, con rebobinado bajo EASA AR100, protocolo de pruebas conforme a IEEE 43, IEEE 522 e IEC 60034, balanceo según ISO 21940 y calificación vigente CFE LAPEM (W6000-20). Cada motor se entrega con su reporte de pruebas antes y después, para que el margen dieléctrico y la eficiencia queden documentados, no supuestos.
- Calificación vigente CFE LAPEM bajo la especificación W6000-20 (motores) e ISO 9001:2015.
- Reporte de pruebas as-found y as-left con curvas de PI y resultados de surge/núcleo.
- Registro de temperatura de quemado del núcleo (evidencia de cumplimiento EASA AR100).
- Balanceo dinámico según ISO 21940 y prueba en vacío final documentada.
- Taller independiente multimarca (ABB, Siemens, WEG, Toshiba, US Motors, Baldor) y respuesta de emergencia en 24 horas.
