VPI vs impregnación por goteo en motores eléctricos: guía técnica de aislamiento en media tensión

Qué es la VPI y qué es la impregnación por goteo: el proceso paso a paso

La impregnación al vacío-presión (VPI, del inglés Vacuum Pressure Impregnation) es un proceso de tanque cerrado. El estator ya embobinado, precalentado y con el aislamiento de ranura y las cabezas de bobina montadas, se introduce en una autoclave. Primero se aplica vacío profundo para extraer el aire atrapado y la humedad de los intersticios entre conductores, entre bobina y ranura, y dentro del aislamiento de mica. Con el conjunto todavía bajo vacío se inunda con resina (poliéster o epóxica sin solvente); acto seguido se presuriza el tanque con nitrógeno o aire seco a varias atmósferas, lo que empuja la resina hacia cada microvacío que dejó el vacío. Se drena, se escurre y se cura en horno a la temperatura de la clase térmica. El resultado es una bobina encapsulada, mecánicamente rígida y eléctricamente homogénea.

La impregnación por goteo (trickle) o por inmersión es un proceso abierto y sin diferencial de presión. En goteo, el estator gira lentamente precalentado mientras un barniz de baja viscosidad se dosifica por gravedad sobre las cabezas de bobina y penetra por capilaridad; en inmersión, el estator se sumerge en un baño de barniz, se extrae y se escurre. En ambos casos no hay vacío que saque el aire ni presión que fuerce la resina al fondo de la ranura. La penetración depende de la viscosidad, la temperatura y el tiempo, y siempre queda alguna porosidad interna.

La diferencia física es simple pero decisiva: la VPI ataca el aire atrapado en dos frentes (lo extrae y luego lo desplaza con resina a presión); el goteo y la inmersión confían en que el barniz fluya solo. En baja tensión esos microvacíos residuales son tolerables. En media tensión son el origen de las descargas parciales.

Por qué en media tensión los microvacíos matan el aislamiento: descargas parciales

El aislamiento de media tensión falla, casi siempre, por un mecanismo progresivo: las descargas parciales (DP). Un microvacío lleno de aire dentro del aislamiento tiene una rigidez dieléctrica mucho menor que la del sólido que lo rodea. Cuando el gradiente de campo eléctrico en ese hueco supera la tensión de ruptura del gas (relación de Paschen), el aire se ioniza y se produce una micro-descarga que no cruza todo el aislamiento pero sí erosiona sus paredes, genera ozono, ácidos y calor localizado. Repetido millones de veces por segundo a 60 Hz, ese proceso carboniza y ahueca el material hasta que el hueco crece, los canales se conectan y sobreviene la falla franca a tierra o entre fases.

La probabilidad y la magnitud de las DP crecen fuertemente con la tensión. Por eso a 480 V el fenómeno es marginal y a 4,160 V, 6,900 V o 13,800 V es el factor que gobierna la vida del devanado. La VPI, al llenar los huecos con resina sólida, eleva la tensión de inicio de descargas parciales (PDIV) y baja la magnitud de las que quedan; el goteo y la inmersión dejan más huecos y, por tanto, un aislamiento que ioniza antes y se degrada más rápido bajo el mismo esfuerzo.

• IEC 60034-27-1 / -27-2: medición de descargas parciales fuera de línea y en línea en devanados estatóricos.
• IEEE 1434: guía de medición de DP en máquinas rotativas; base para interpretar magnitud y patrones (PRPD).
• IEC 60034-18-41/-42: calificación de sistemas aislantes tipo I y tipo II frente a esfuerzos de DP (relevante en alimentación por variador).
• IEEE 43: resistencia de aislamiento e índice de polarización (IP), termómetro indirecto de humedad y contaminación tras la impregnación.

Cuándo conviene cada método: matriz de decisión de taller

No se trata de que la VPI sea siempre superior, sino de aplicar el proceso que corresponde al esfuerzo dieléctrico y al servicio. El criterio primario es la tensión nominal; el secundario es el ambiente (humedad, químicos, vibración), el régimen (arranques frecuentes, alimentación por variador) y la criticidad del proceso donde vive el motor.

En términos prácticos de taller multimarca —ABB, Siemens, WEG, Toshiba, US Motors, Baldor y otros— la línea divisoria útil es la siguiente:

• Media tensión (2.3 kV a 13.8 kV o más): VPI. El aislamiento monolítico y la baja actividad de DP no son un lujo, son requisito de vida útil. Aquí un reembobinado bien hecho con VPI puede llevar el devanado a 15-20 años; uno impregnado deficientemente puede fallar en pocos años.
• Baja tensión crítica o ambiente severo (≤1 kV, alta humedad, polvo conductor, vibración): VPI o al menos inmersión múltiple. El sellado mecánico y la protección contra humedad justifican el proceso, aunque las DP no sean el driver.
• Baja tensión estándar y motores fraccionarios: goteo o inmersión. Es el proceso proporcionado al esfuerzo; añadir VPI encarece sin ganancia relevante de vida.
• Motores alimentados por variador (VFD): considerar sistema aislante calificado por IEC 60034-18-41/-42 y control de DP, independientemente de la tensión, por los frentes de onda rápidos que estresan las primeras espiras.
• Rebobinado de MT antiguo con mica-asfalto: evaluar migrar a sistema VPI moderno epóxico o poliéster, documentando la clase térmica según NEMA MG-1.

Cómo se verifica que la impregnación quedó bien: pruebas que no mienten

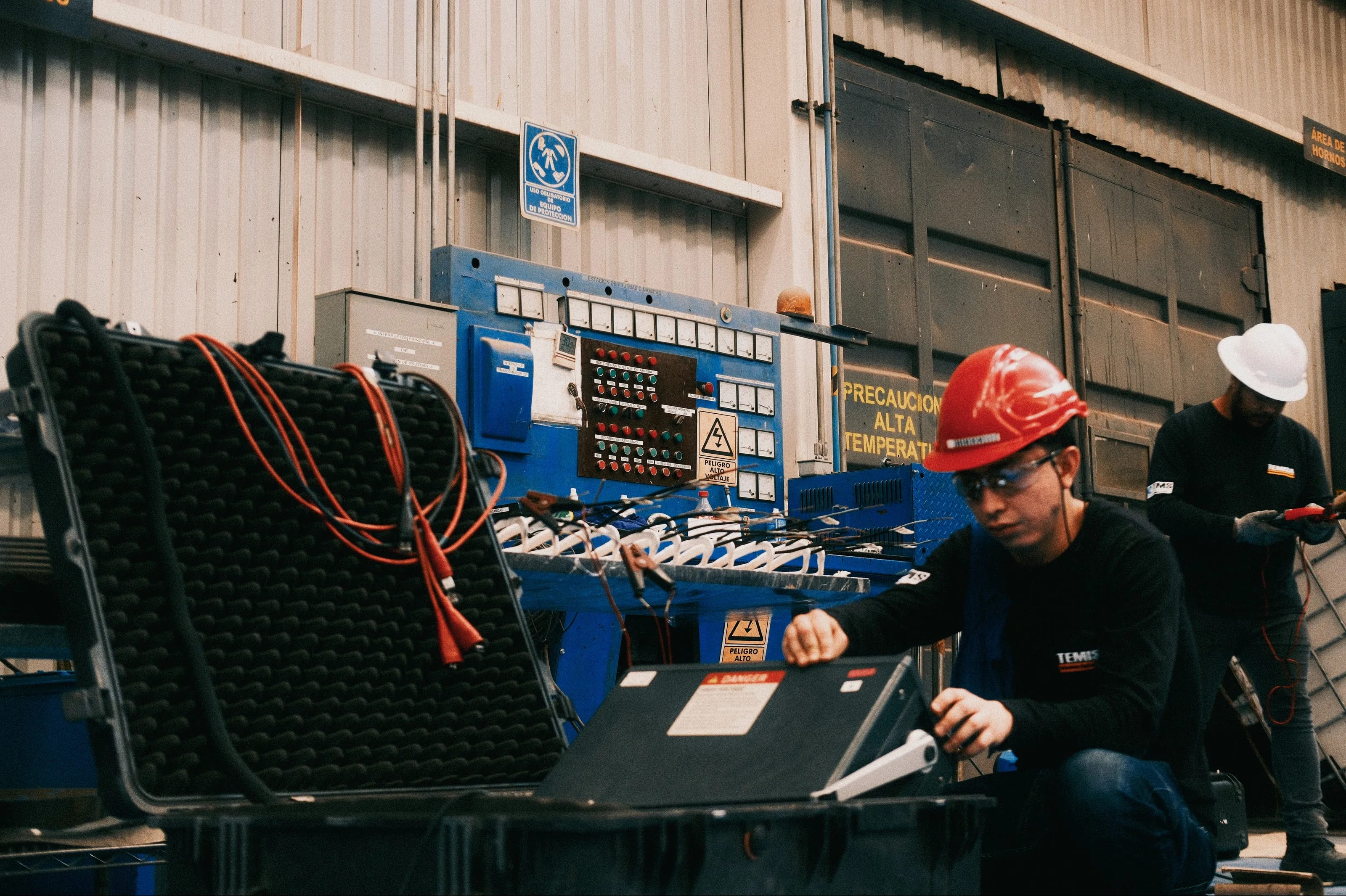

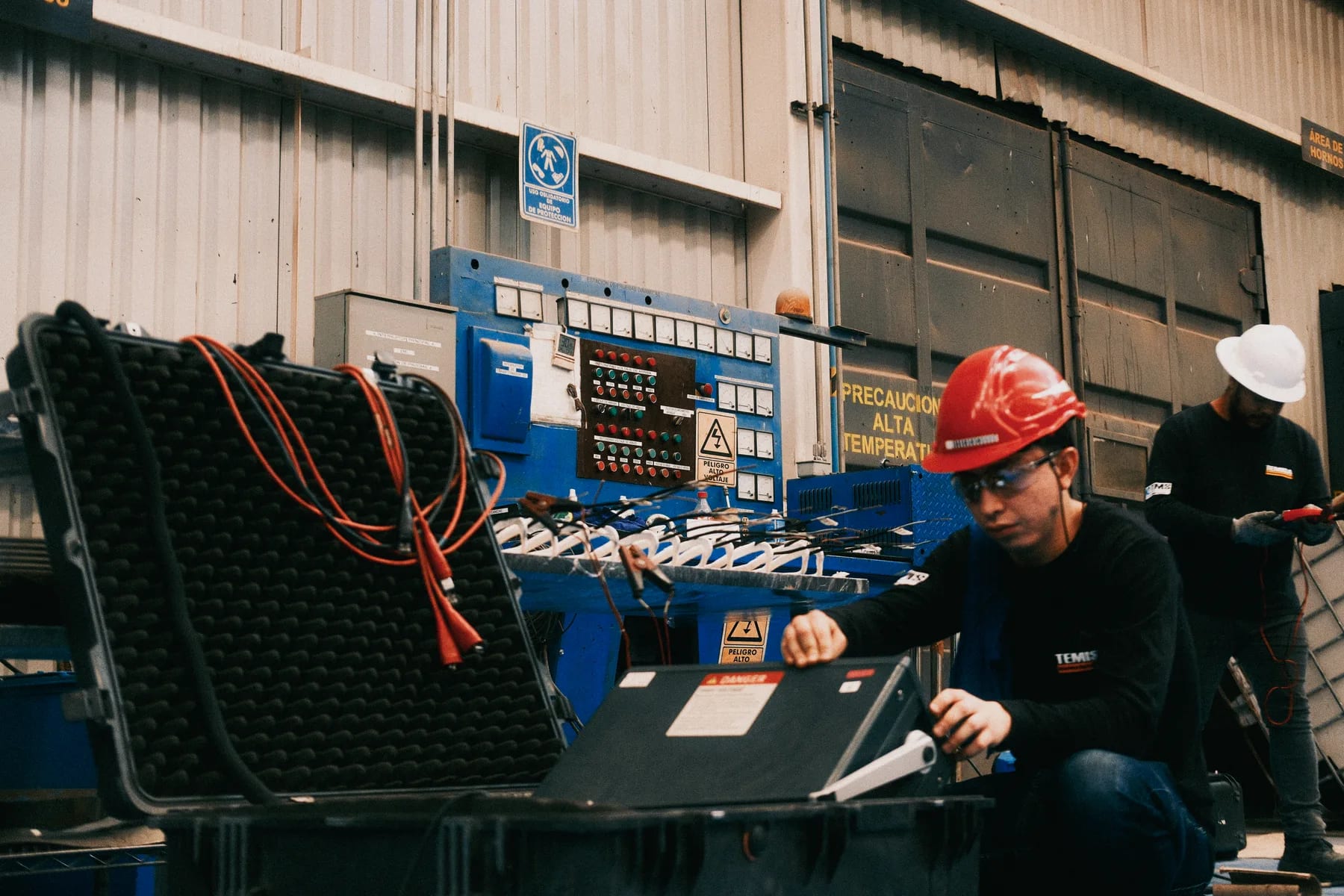

El método de impregnación solo vale si se puede demostrar el resultado. En el taller el proceso se cierra con un protocolo de pruebas eléctricas que revela huecos, humedad y debilidades entre espiras antes de que el motor vuelva a operar. Estas pruebas son las mismas con las que un comprador informado audita un reembobinado.

El paquete mínimo para un devanado de media tensión reembobinado y su interpretación:

• Resistencia de aislamiento e índice de polarización (IEEE 43): IP alto y estable indica un aislamiento seco y bien curado; valores bajos delatan humedad o impregnación incompleta.
• Prueba de impulso / surge entre espiras (IEEE 522 / EASA AR100): detecta espiras débiles o cortos incipientes que el goteo deficiente deja pasar.
• Factor de disipación (tan-delta) y su tip-up vs. tensión: un tip-up elevado es la firma directa de vacíos internos ionizando; en VPI bien hecha el tip-up es bajo y plano.
• Medición de descargas parciales (IEEE 1434 / IEC 60034-27): cuantifica la magnitud y ubica el problema (ranura, cabezas, delaminación).
• Alto potencial de CA/CD (hipot) según niveles de EASA AR100 / IEEE 95: prueba de resistencia final del aislamiento a tierra.
• Balanceo dinámico del rotor conforme a ISO 21940-11, para que la vibración no fatigue mecánicamente el aislamiento recién curado.

El rebobinado de media tensión como sistema: cobre, mica, resina y proceso

Un reembobinado de MT no se juzga por el calibre del alambre. Es un sistema aislante integral: el papel de mica y las cintas de la ranura, el aislamiento entre espiras y entre fases, la cuña de ranura, el material de amarre de cabezas, la clase térmica declarada bajo NEMA MG-1 e IEC 60034-1, y —cerrando el sistema— el método de impregnación que une todo en un cuerpo estable. Cambiar el barniz por goteo en un motor que originalmente era VPI de fábrica degrada el sistema aunque el cobre sea impecable.

Por eso, cuando un taller decide entre VPI y goteo, decide en realidad qué vida útil le devuelve al activo. La coherencia del sistema —espira, mica, ranura, curado, impregnación y control de proceso documentado— es lo que separa un reembobinado que aguanta un turno de emergencia de uno que aguanta dos décadas de servicio continuo.

En TEMISA reembobinamos y reconstruimos motores de media y alta tensión de múltiples marcas con impregnación al vacío-presión y protocolo de pruebas conforme a EASA AR100/AR200, IEEE 43, IEEE 522 e IEC 60034, como proveedor calificado CFE LAPEM bajo la especificación W6000-20 (motores) y con sistema de gestión certificado ISO 9001:2015. Para paros no programados operamos con respuesta de emergencia en 24 horas. Cuando el equipo es un generador, lo atiende la división TEMISA POWER GEN; si se trata de un transformador, lo atiende TEVKO.
