Contexto
Qué motor era y qué movía
Una extrusora parada detiene la línea completa, y la primera decisión que se toma bajo presión suele ser la más cara: mandar el motor a rebobinar. Cuando el accionamiento es por variador, el disparo puede venir del motor, de los cables o del propio variador, y separarlos es un trabajo de una jornada de pruebas.
Condición de entrada
Con qué llegó el equipo
El equipo estaba fuera de operación por una falla de sobrecorriente detectada en el variador de frecuencia. Había que determinar si el devanado tenía algo que ver antes de autorizar cualquier intervención mayor.
Diagnóstico
Qué encontramos
El estator principal quedó diagnosticado Bueno en todo el protocolo y los cables de alimentación pasaron la prueba de rigidez dieléctrica sin daño entre fases ni a tierra. El error línea a línea de la prueba de surge salió en 8%, 16% y 10% contra un criterio de 3%, pero ese parámetro se ve afectado por la influencia del rotor: la evaluación válida es el error pulso a pulso, que quedó en 4%, 5% y 4% contra un criterio de 10%. El motor quedó descartado como origen del disparo.
Alcance ejecutado
Qué ejecutamos

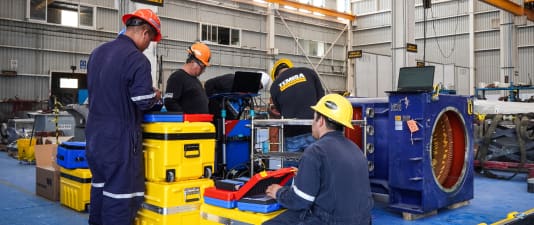

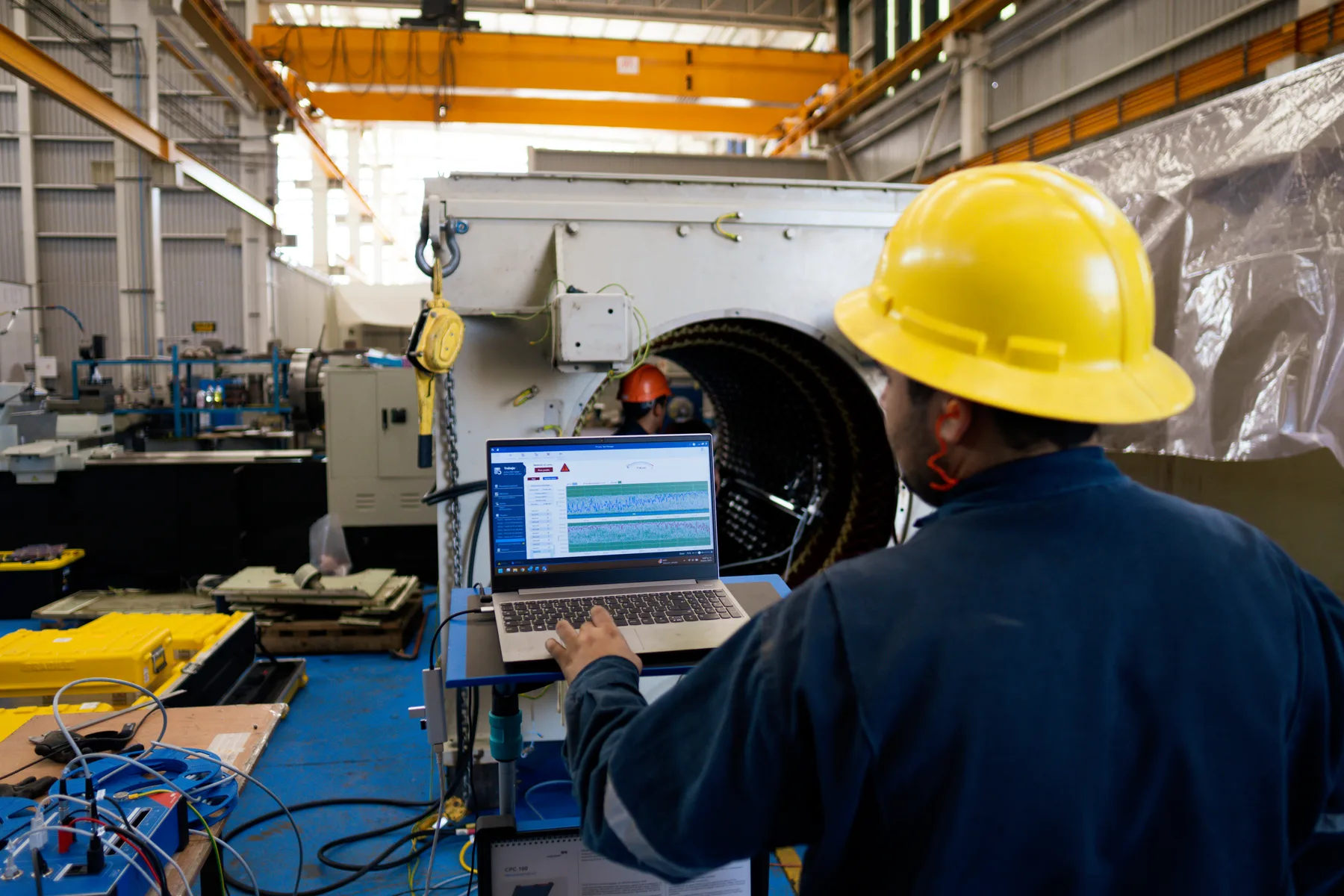

Pruebas eléctricas estáticas de diagnóstico al motor y a los cables de alimentación con equipo de prueba de 15 kV: resistencia óhmica entre fases, resistencia de aislamiento a 1 y 10 minutos con índice de polarización y DAR conforme al método de IEEE 43, pasos de voltaje en corriente directa conforme a IEEE 95, prueba de impulso para el aislamiento entre espiras conforme a IEEE 522, y prueba de rigidez dieléctrica a los cables de alimentación.
Evidencia técnica
Estator principal y cables de alimentación
| Ensayo | Resultado | Criterio | Diagnóstico |
|---|---|---|---|
| Resistencia óhmica entre fases | 7.61 / 7.66 / 7.77 mΩ | Desbalance < 3% | Bueno |
| IR 1 min (510 V) | 34,000 MΩ | > 100 MΩ | Bueno |
| IR 10 min | 72,857 MΩ | > 100 MΩ | Bueno |
| Índice de polarización | 2.1 | > 2 | Bueno |
| DAR | 1.9 | > 1.5 | Bueno |
| Pasos de voltaje (2,020 V) | 53,158 MΩ · 0.038 µA | > 100 MΩ · < 1 mA | Bueno |
| Surge — error pulso a pulso | 4% / 5% / 4% | < 10% | Bueno |
| Cables de alimentación — rigidez dieléctrica | Sin daño entre fases ni a tierra | Sin falla | Bueno |
El error línea a línea del ensayo de impulso se ve afectado por la influencia del rotor; el reporte evalúa por el error pulso a pulso, que es el parámetro válido para esta medición.
Resultado
Cómo quedó el equipo
El estator quedó en Bueno y la recomendación de cierre no fue tocar el motor: reapretar las conexiones de los sensores del equipo para evitar alarmas por falso contacto, monitorear vibración y temperatura durante la operación, mantener condiciones de limpieza y baja humedad, y verificar el aislamiento —IR, PI y surge— al menos una vez al año generando tendencia. El caso vale por lo que evitó: un rebobinado que no habría resuelto la falla.
Evidencia utilizada. Reporte técnico de pruebas de diagnóstico con ficha de placa, protocolo por ensayo con equipo y analista identificados, tablas de resultados y curvas de aislamiento por fase. El caso se publica sin nombre de cliente, sin folio de orden de servicio y sin número de serie.
