Qué define realmente una clase térmica (y por qué no es la temperatura ambiente)
Una clase térmica no describe qué tan caliente está el cuarto donde trabaja el motor: describe la temperatura máxima que el sistema aislante completo —esmalte del alambre magneto, barniz de impregnación, aislamiento de ranura, separadores de fase, amarres y tubería— puede soportar de forma continua durante una vida útil de referencia (típicamente 20,000 horas en los ensayos de vida térmica de IEC 60034-18). La clase F tolera 155 °C y la clase H tolera 180 °C en el punto más caliente del devanado, el hot-spot.
La clave que se pierde en la mayoría de las especificaciones es que ese límite es una temperatura total, y se construye sumando tres cosas. Primero, la temperatura ambiente de referencia estándar: 40 °C. Segundo, la elevación de temperatura del devanado (ΔT o temperature rise) medida por resistencia bajo carga nominal. Tercero, un margen para el hot-spot, la diferencia entre la temperatura promedio que mide el método de resistencia y el punto realmente más caliente enterrado en el devanado: 10 °C para clase F y 15 °C para clase H.
- Clase A: 105 °C (obsoleta en motores industriales modernos).
- Clase B: 130 °C — todavía el límite de elevación de referencia en muchos diseños NEMA.
- Clase F: 155 °C — el estándar de facto en motores industriales de MT y BT hoy.
- Clase H: 180 °C — margen extendido para servicio severo, alta temperatura o altitud.
- Clase N/R (200 °C) y superiores: nichos de tracción, herméticos y aplicaciones especiales.
Elevación vs. clase: el sistema 'F/B' y dónde vive el margen térmico
Aquí es donde se separan los que leen la placa de los que entienden el diseño. Un motor puede tener un sistema de aislamiento clase F (materiales buenos hasta 155 °C) pero estar diseñado y garantizado con una elevación clase B, es decir 80 K por resistencia sobre 40 °C de ambiente. Sumando 40 + 80 + 10 de hot-spot da 130 °C de operación real, contra los 155 °C que aguanta el material. Esos ~25 °C que sobran son margen térmico deliberado.
Ese margen es dinero bien invertido. Por la regla de Arrhenius aplicada a aislamientos —popularizada como la regla de Montsinger o 'regla de los 10 grados'— cada 8 a 10 °C de reducción sostenida en la temperatura de operación aproximadamente duplica la vida del aislamiento. Un motor F/B corriendo fresco puede durar varias veces más que el mismo motor exprimido hasta el límite de su clase. Por eso, cuando en el taller vemos un devanado carbonizado de manera uniforme (no una falla localizada de espira a espira ni a tierra), la causa raíz casi siempre es térmica: sobrecarga sostenida, ventilación tapada, ciclo de arranques excesivo o ambiente por encima de los 40 °C de referencia sin haber derrateado.
- Elevación clase B (80 K): máximo margen, diseño premium eficiente, ideal para servicio continuo severo.
- Elevación clase F (105 K) sobre material clase F: sin margen extra, se usa el aislamiento hasta su límite; aceptable pero menos tolerante a abusos.
- Material clase H con elevación clase F (105 K): el 'H/F' recupera ~25 °C de margen y es la jugada correcta para altitud alta, ambientes calientes o duty cíclico exigente.
- Regla de campo: si el ambiente supera 40 °C o la altitud pasa de 1,000 m, hay que derratear o subir de clase — NEMA MG-1 y IEC 60034-1 dan los factores de corrección.
Materiales: qué cambia físicamente entre F y H
La diferencia entre clase F y clase H no es un número en una hoja: son químicas distintas en el alambre y en las resinas. En clase F el esmalte del alambre magneto suele ser poliéster-imida o poliamida-imida sobre poliéster, la impregnación es poliéster o epóxica, y el aislamiento de ranura combina poliéster-film con mica o materiales tipo Nomex-Mylar-Nomex. Todo el conjunto está calificado como sistema a 155 °C bajo IEC 60034-18.

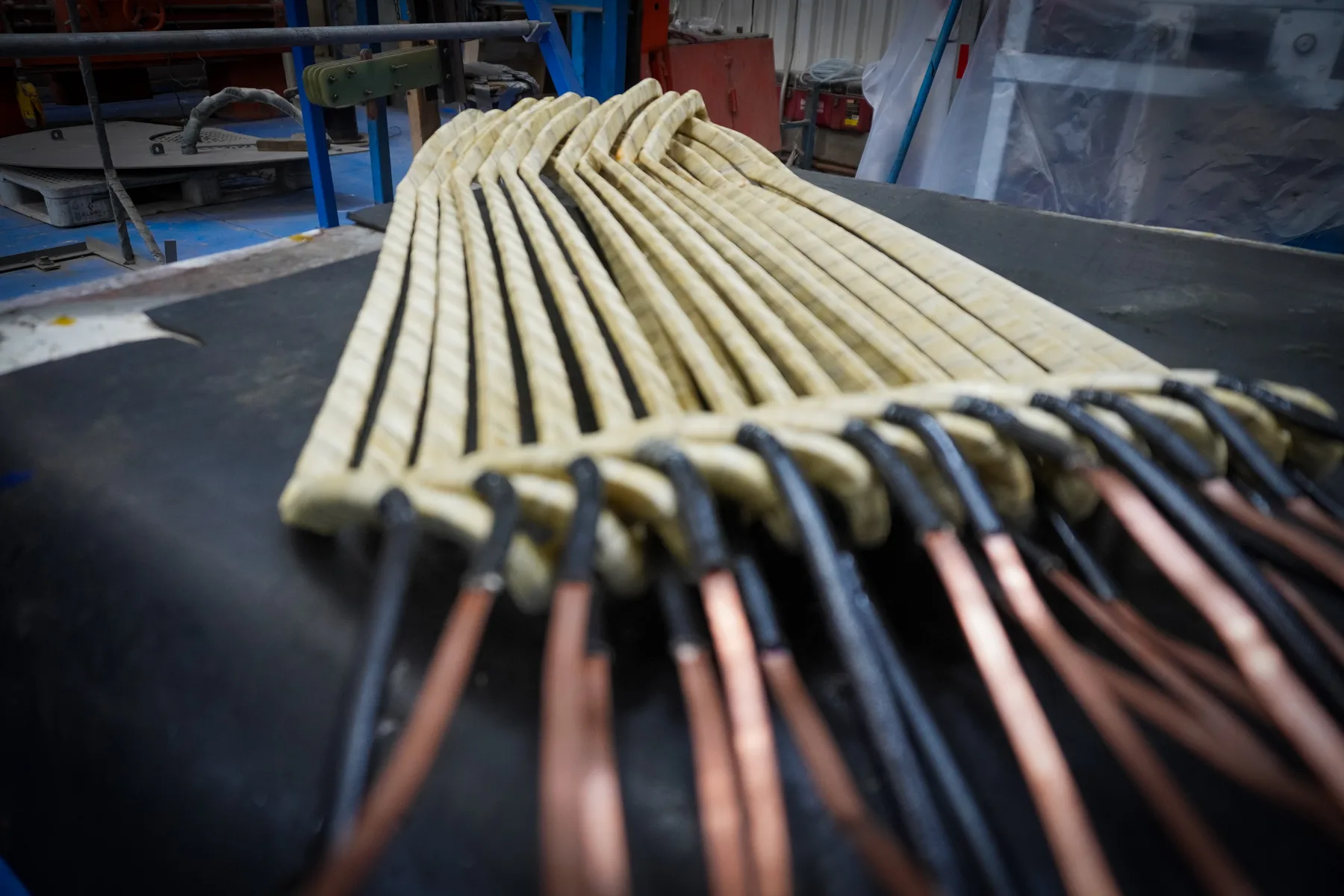

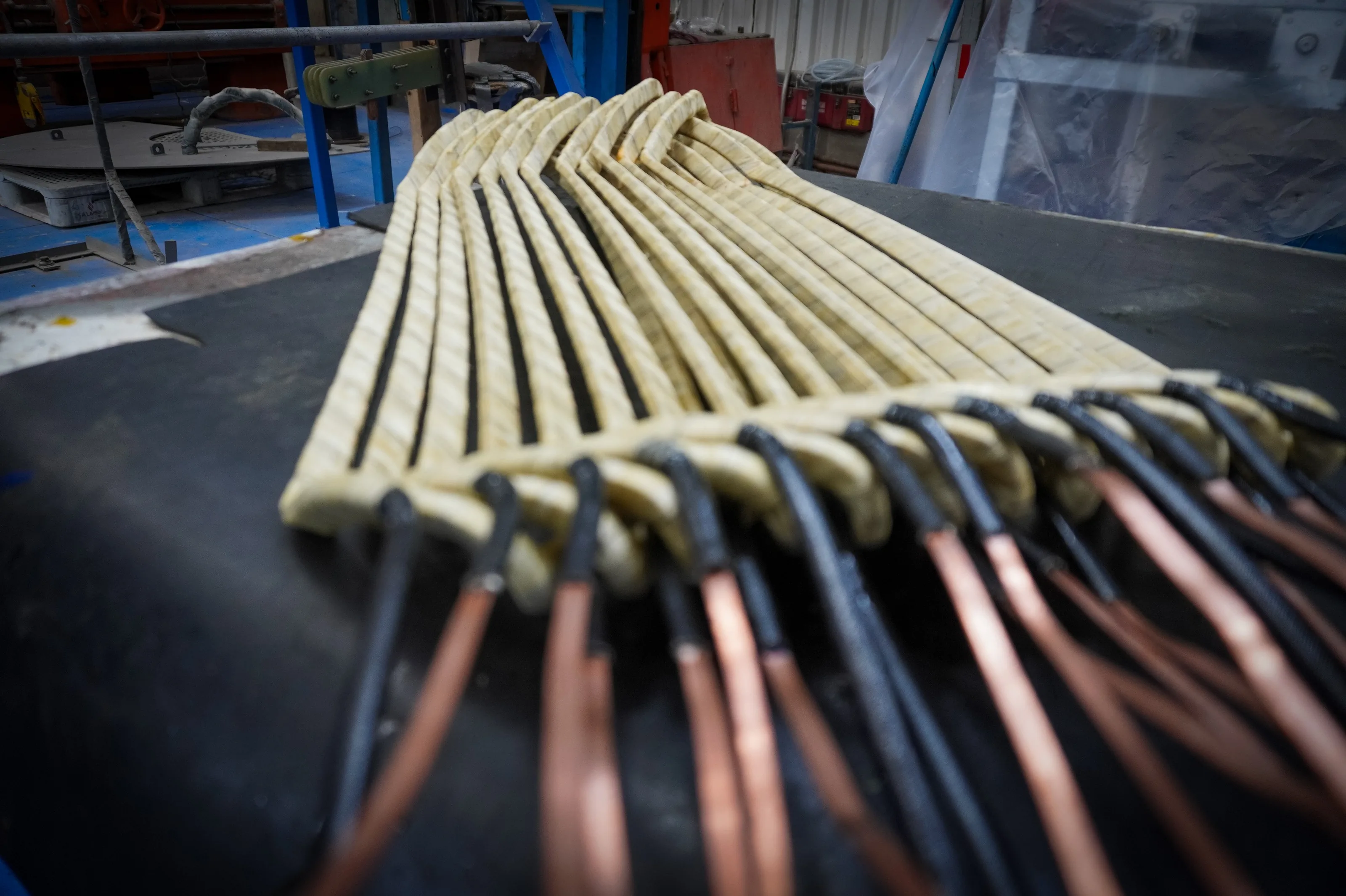

En clase H se sube la apuesta térmica: esmaltes de poliamida-imida (a veces con capa base de poliimida), papeles de aramida (Nomex) de mayor espesor o gramaje, mica aglomerada con resinas de silicón o epóxicas de alta temperatura de transición vítrea (Tg), y barnices/resinas de impregnación formulados para 180 °C. La advertencia de ingeniería es contundente y aplica en cada rebobinado: una clase térmica es una propiedad del sistema completo, no del componente más caro. Si en un devanado clase H se cuela un separador, un amarre o una tubería calificados solo a clase F, el sistema entero se degrada a 155 °C. Por eso el rebobinado serio controla la trazabilidad de cada consumible y no mezcla clases.
Cuándo especificar clase F y cuándo clase H
Clase F es la elección racional para la mayoría de las aplicaciones industriales de propósito general: bombas, ventiladores, compresores y bandas en ambientes normales (hasta 40 °C, altitud moderada, servicio S1 sin ciclos de arranque agresivos). Da buena densidad de potencia, disponibilidad amplia de repuestos y, especificada como F/B, un margen térmico sano.
Clase H se justifica cuando el motor va a vivir caliente por diseño o por entorno, y ahí el sobreprecio se paga solo en vida útil y disponibilidad. La decisión debe basarse en la temperatura real de operación calculada, no en el reflejo de 'pedir siempre lo más alto'.
- Ambientes con temperatura superior a 40 °C: fundiciones, cementeras, azucareros cerca de calderas, casas de máquinas sin ventilación.
- Altitud elevada (>1,000 m): el aire menos denso enfría peor; buena parte del Bajío y el altiplano mexicano ya penaliza la disipación.
- Servicio con arranques frecuentes o duty cíclico (S3–S5): el calor de rotor bloqueado en cada arranque castiga el devanado.
- Motores de par constante alimentados por variador (VFD) a baja frecuencia con ventilación propia reducida, y motores expuestos a sobrecargas transitorias recurrentes.
- Aplicaciones donde el paro no negociable justifica pagar margen térmico: proceso continuo, equipo crítico sin respaldo.
Verificación en taller: cómo se confirma la clase antes de entregar
Especificar una clase es la mitad del trabajo; la otra mitad es demostrar que el devanado reconstruido efectivamente cumple esa clase y ese margen. En un rebobinado bajo buenas prácticas se controla el proceso completo conforme a EASA AR100, la norma que rige la reparación de máquinas eléctricas y que exige preservar o mejorar la eficiencia y la integridad del aislamiento original.
La confirmación se apoya en ensayos normalizados. La resistencia de aislamiento y el índice de polarización se evalúan según IEEE 43 para descartar humedad y contaminación. La rigidez del aislamiento entre espiras —donde nace la mayoría de las fallas térmicas— se verifica con prueba de impulso (surge) alineada con IEEE 522. El comportamiento térmico bajo carga se contrasta contra los límites de elevación de IEC 60034-1 / NEMA MG-1, y cuando el rotor lo amerita, el balanceo dinámico se ejecuta a los grados de calidad de ISO 21940-11 para que la vibración no meta un modo de falla adicional. Como taller independiente multimarca (ABB, Siemens, WEG, Toshiba, US Motors, Baldor, entre otros) y aliado del fabricante de origen, en TEMISA reconstruimos el sistema aislante respetando la clase de diseño —o subiéndola cuando la aplicación lo pide— con calificación vigente CFE LAPEM bajo la especificación W6000-20 (motores) y un sistema de gestión de calidad certificado ISO 9001:2015, con respuesta de emergencia en 24 horas. Si el equipo es un generador, lo atiende la división TEMISA POWER GEN; si es un transformador, TEVKO.
