El proceso de embobinado, paso a paso
Embobinar un motor no es enrollar alambre a ojo: es un proceso de ingeniería con una secuencia que un taller serio no se salta. Cada paso existe para que el motor reconstruido conserve el par, el flujo y la eficiencia con que fue diseñado. Así es como se hace en un taller profesional, y así lo ejecutamos en TEMISA:
- 1. Registro y diagrama: antes de tocar nada se documenta el devanado existente —número de bobinas, vueltas por bobina, calibre del conductor, paso y esquema de conexión—. Ese diagrama es el plano que permite reproducir el diseño original.
- 2. Pruebas iniciales: se miden resistencia de aislamiento e índice de polarización (IEEE 43) sobre el bobinado viejo para saber de qué estado se parte.
- 3. Quemado controlado: el aislamiento viejo se retira en horno a temperatura controlada (referencia ~360 °C) para no dañar las laminaciones del núcleo.
- 4. Prueba y limpieza del núcleo: se verifica el paquete magnético (core loss / ELCID); si tiene puntos calientes se corrige antes de embobinar.
- 5. Fabricación de bobinas: se hacen a la medida —concéntricas, imbricadas o preformadas según el motor— con aislamiento clase F o H.

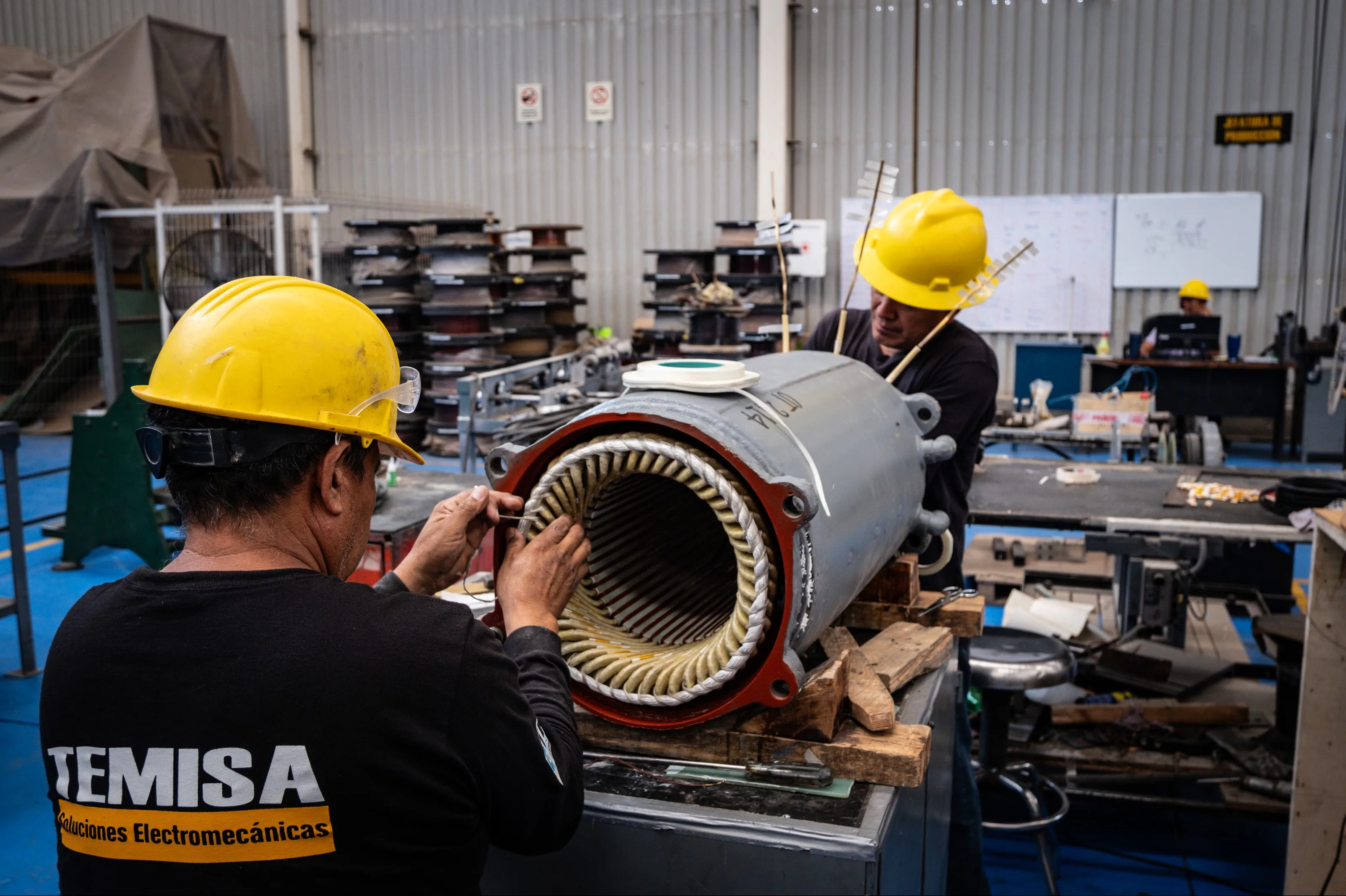

- 6. Inserción y conexión: las bobinas se colocan en las ranuras del estator, se acuñan y se conectan según el diagrama registrado.
- 7. Impregnación y curado: se impregna con barniz aislante (por goteo o al vacío) y se cura para fijar el devanado y protegerlo de humedad y vibración.
- 8. Pruebas finales: resistencia de aislamiento, índice de polarización, resistencia óhmica y prueba de impulso, con reporte técnico antes de entregar.
El diagrama de embobinado: por qué es el paso más importante
Cuando alguien busca 'diagrama de embobinado de motores', en el fondo busca lo que hace que un embobinado salga bien: la reproducción exacta del diseño. El diagrama de un devanado describe cómo se distribuyen y conectan las bobinas en las ranuras del estator —el número de polos, el paso de bobina, los grupos por fase y el esquema de conexión (estrella o delta)—. Es el mapa que garantiza que el motor reconstruido tenga las mismas características eléctricas que el original.
Por eso el registro del devanado antes de retirarlo no es un trámite: es lo que separa un embobinado que conserva la eficiencia de uno que cambia el comportamiento del motor. Un calibre distinto, un número de vueltas mal contado o una conexión equivocada alteran el par, la corriente y la temperatura de operación. En un taller profesional el diagrama se documenta y se archiva; a ojo, no.
¿Se puede hacer un embobinado en casa?
Para motores industriales de media y alta tensión, no. El embobinado profesional exige recursos que no existen en un taller improvisado: un horno de quemado con control de temperatura para no arruinar el núcleo, materiales de aislamiento clase F o H, equipo de impregnación, y un banco de pruebas eléctricas para verificar el resultado. Sin esos elementos, el 'ahorro' se paga con un motor que consume más, calienta más y vuelve a fallar en poco tiempo.
El embobinado casero puede tener sentido en motores pequeños de bajo valor y baja tensión, donde el riesgo es acotado. Pero en un motor crítico de planta —una bomba, un compresor, un molino— el costo de un embobinado mal hecho no es el material: es la producción perdida cuando el motor vuelve a pararse. Ahí conviene un taller con proceso, instrumentación y respaldo bajo norma. En TEMISA embobinamos motores de 150 a 15,000 HP bajo EASA AR100, con pruebas documentadas y calificación CFE LAPEM.
