Qué es el embobinado de un motor
El embobinado —también llamado bobinado o devanado— es el corazón eléctrico de un motor: el conjunto de bobinas de alambre o solera de cobre, alojadas en las ranuras del estator (y en algunos casos del rotor), que al ser recorridas por corriente producen el campo magnético giratorio que mueve la máquina. Cuando ese aislamiento se degrada por temperatura, humedad, contaminación o esfuerzo dieléctrico, el motor falla y hay que rebobinarlo: retirar el devanado viejo y fabricar uno nuevo respetando el diseño original.
Por eso 'embobinar' un motor no es enrollar alambre a ojo: es reproducir con precisión el número de espiras, el calibre del conductor, el paso de bobina, el esquema de conexión y la clase de aislamiento con que fue diseñado. Cualquier desviación cambia el par, el flujo y la corriente de la máquina, y con ellos su eficiencia. La palabra que se busca en internet varía —embobinado, bobinado, devanado, embobinados industriales— pero todas nombran lo mismo.
Los tipos de embobinado y cuándo se usa cada uno
No existe un solo tipo de embobinado: la disposición y la conexión de las bobinas dependen de la potencia, la tensión y el número de polos del motor. Hay tres geometrías de devanado —concéntrico, imbricado y ondulado— y, transversal a ellas, la bobina preformada como método de fabricación para media tensión. Estos son los que se ejecutan en un taller electromecánico:
- Embobinado concéntrico: bobinas de distinto tamaño colocadas unas dentro de otras alrededor de un mismo eje de polo, normalmente en una sola capa (un lado de bobina por ranura). Es típico de motores pequeños de baja tensión (hasta 1,000 V) y se devana con alambre esmaltado. Es el más común en motores monofásicos y fraccionarios.
- Embobinado imbricado (o de lazo, lap): bobinas de igual tamaño, de doble capa, montadas y solapadas una sobre otra de forma uniforme a lo largo del estator. Ofrece una FEM más equilibrada y permite reemplazar una bobina dañada de forma individual; es el estándar de los trifásicos de inducción y de las máquinas de media tensión.
- Embobinado ondulado (wave): las bobinas no se agrupan por polo, sino que se conectan en serie avanzando por la periferia del núcleo, formando una onda que da la vuelta al inducido antes de cerrar el circuito. Entrega mayor tensión en serie con pocas trayectorias en paralelo; se usa sobre todo en inducidos de máquinas de CD, rotores devanados de motores de anillos rozantes y máquinas de gran número de polos.

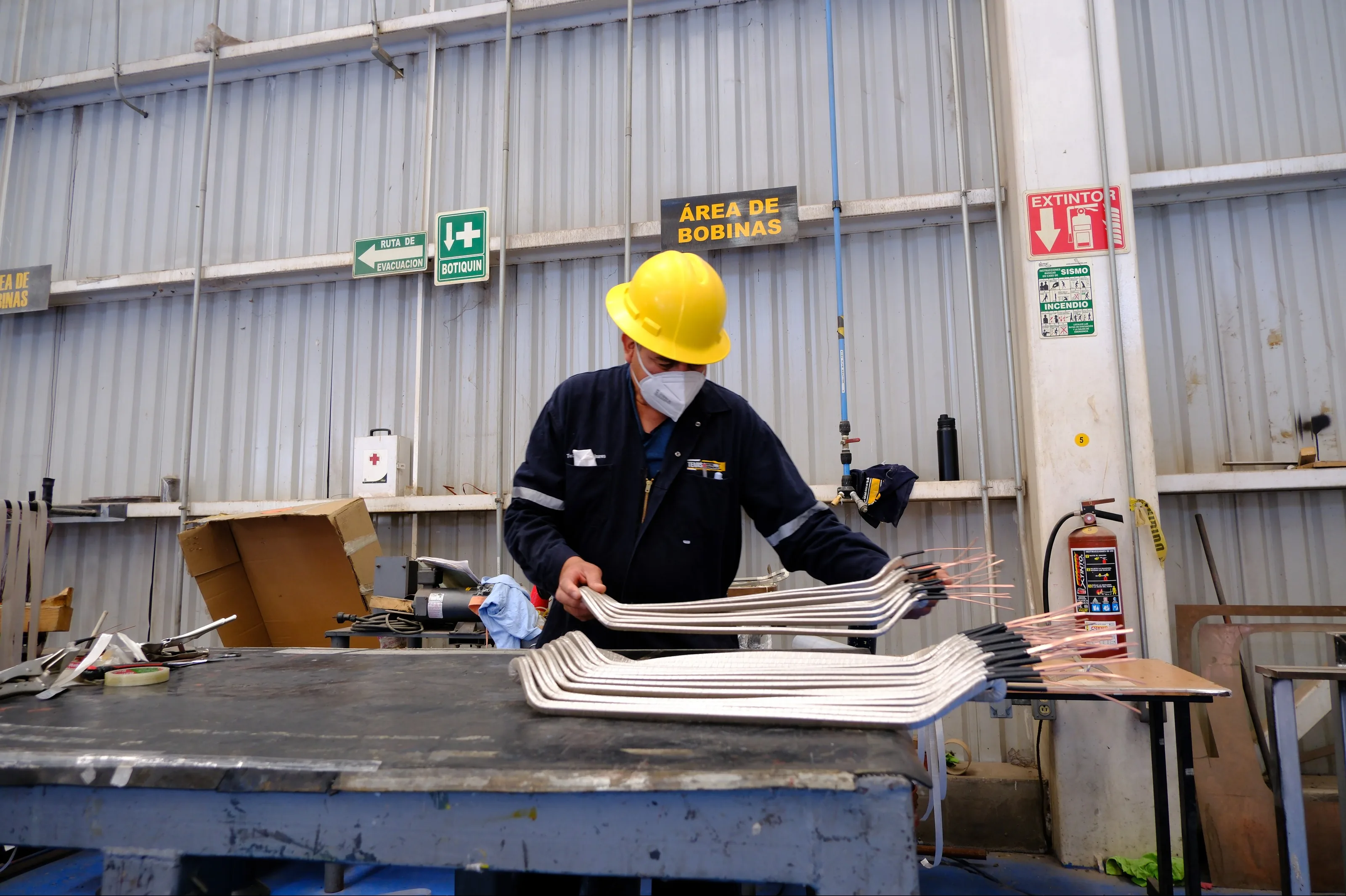

- Bobina preformada (método de fabricación para MT/AT): bobinas fabricadas y aisladas fuera del estator —con cinta de mica y aglutinante epóxico— y luego insertadas en las ranuras. Es el estándar de la media tensión (2.3 kV a 13.8 kV), donde el aislamiento debe resistir el esfuerzo dieléctrico, las descargas parciales y el tracking. Casi siempre se ejecuta como devanado imbricado. Es el trabajo más laborioso y el que más experiencia exige.
Concéntrico, imbricado y ondulado: cómo se reconocen en el banco
Los tres nombres describen cómo se distribuyen y conectan las bobinas dentro de las ranuras del núcleo. No son marcas ni tecnologías rivales: son geometrías de bobinado que el diseñador elige según la máquina, la tensión, el número de polos y el proceso de manufactura. Cuando abrimos un motor en el taller, el primer trabajo antes de cortar cabezas de bobina es levantar los datos del devanado existente —paso de bobina, espiras por bobina, calibre y número de conductores en paralelo, conexión de grupos y esquema de fases—, porque ese registro es lo que permite reconstruir el motor a su condición de diseño.
En el concéntrico, cada grupo lo forman bobinas de distinto paso montadas una dentro de otra, compartiendo el mismo eje; por eso los cabezales se ven anidados, como óvalos concéntricos. Suele ser de una sola capa, lo que facilita la inserción manual o con máquina y por eso predomina en monofásicos y fraccionarios. En el imbricado o lap, todas las bobinas son idénticas y de igual paso, y cada una se solapa sobre la siguiente como las tejas de un techo; es un devanado de doble capa que produce una distribución de FEM muy equilibrada. En el ondulado o wave, en cambio, las bobinas se conectan en serie avanzando por la periferia del núcleo, formando una onda que da la vuelta al inducido antes de cerrar el circuito.
El impacto eléctrico de cambiar la disposición del devanado
Cada geometría fija parámetros medibles: el factor de devanado (kw = kp × kd, paso por distribución), el contenido de armónicos espaciales, el patrón de fuerza electromotriz inducida y, en el imbricado de varias trayectorias, la posibilidad de corrientes de circulación entre ramas paralelas si el rotor no está centrado o hay excentricidad. Estos valores se traducen directamente en par de arranque, eficiencia y elevación de temperatura.
Por eso cambiar el tipo de devanado o alterar el paso y las espiras no es un ajuste cosmético. Reducir espiras baja la impedancia y sube la corriente magnetizante y las pérdidas en el hierro; alargar o acortar el paso mueve el factor de devanado y con él el contenido armónico. Un cambio así puede empujar al motor fuera de la eficiencia declarada bajo IEC 60034-2-1 y fuera de las tolerancias de placa de NEMA MG-1 o IEC 60034-1, aunque siga girando. Un caso frecuente en taller: un motor de proceso que llegó ya reparado por un tercero con menos espiras que las de diseño para 'que jalara más fuerte'. Arrancaba, sí, pero corría caliente y disparaba por sobrecorriente a plena carga. La solución fue rebobinar de vuelta a los datos originales del fabricante. La lección es constante: el diseño original es el punto de operación validado, no un punto de partida a improvisar.
Embobinado en media tensión: por qué es un trabajo distinto
En baja tensión el enemigo del embobinado es el calor; en media tensión, el enemigo es el campo eléctrico. Por encima de 1,000 V el sistema de aislamiento —cinta de mica, aglutinante epóxico e impregnación al vacío (VPI) o resin-rich— es tan importante como el cobre, porque debe soportar gradientes de tensión que erosionan la resina y generan descargas parciales dentro de las cavidades. Por eso los motores de media tensión usan bobinas preformadas y clase térmica F (155 °C) o H (180 °C).
Embobinar bien un motor de media tensión implica controlar todo el proceso: el quemado del devanado viejo sin sobrecalentar el núcleo (la referencia práctica es no exceder ~360 °C para no aumentar las pérdidas del hierro), la prueba del núcleo antes de devanar, la fabricación de las bobinas con la geometría exacta, la impregnación y el curado, y una batería de pruebas dieléctricas al final. Es la diferencia entre un embobinado que dura años y uno que nace fallado.
Cómo un embobinado bajo norma protege la eficiencia del motor
Un embobinado mal hecho no solo falla antes: consume más energía el resto de la vida del motor. Si el quemado descontrola la temperatura del núcleo o se alteran los datos de diseño del devanado, la eficiencia cae de forma permanente. La norma EASA AR100 —el estándar de buenas prácticas para reparación de máquinas eléctricas rotativas— existe para evitarlo: define cómo remover el devanado viejo sin dañar el núcleo, cómo verificar el paquete magnético y cómo reproducir el diseño de bobina para conservar el desempeño de placa.
En TEMISA cada embobinado se ejecuta bajo EASA AR100 y cierra con el protocolo de pruebas completo (resistencia de aislamiento e índice de polarización conforme a IEEE 43, prueba de impulso IEEE 522, factor de disipación y descargas parciales en media tensión), documentado en un reporte que compara el motor contra sus valores originales. Somos un taller independiente multimarca con calificación vigente CFE LAPEM, y trabajamos motores de 150 a 15,000 HP en baja y media tensión.
