Qué mide realmente el megóhmetro y por qué la lectura sola no basta

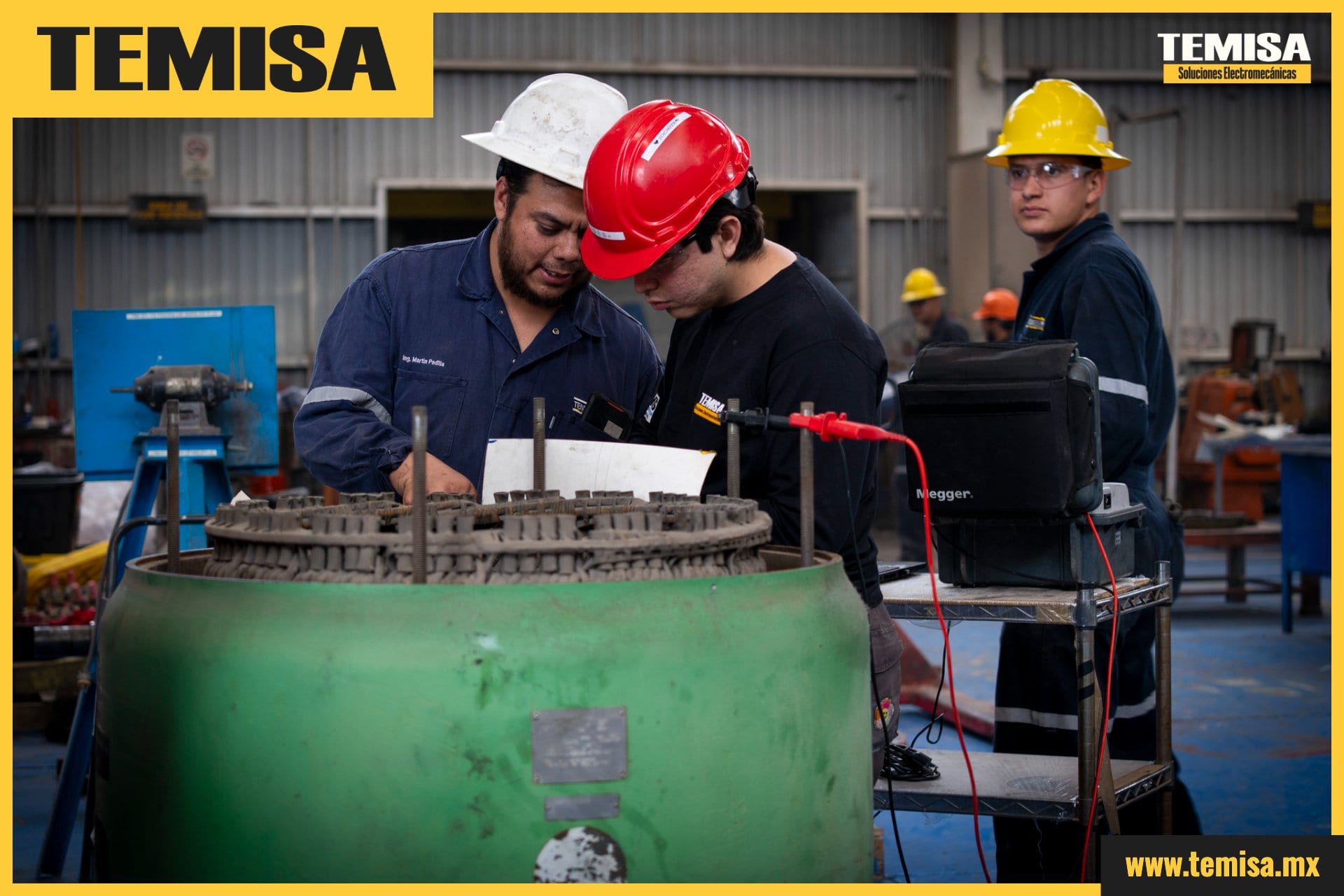

El megóhmetro aplica una tensión de corriente directa entre el cobre del devanado y tierra, y mide la corriente de fuga total que circula por el sistema de aislamiento. Esa corriente tiene tres componentes: la corriente de conducción a través del volumen y la superficie del aislante, la corriente capacitiva de carga geométrica y la corriente de absorción o polarización dieléctrica, que decae lentamente conforme las moléculas del aislante se orientan con el campo. La resistencia que reporta el equipo es simplemente V/I en el instante de lectura, así que su valor cambia segundo a segundo mientras esas corrientes evolucionan.
Por eso una sola lectura puntual dice poco. La corriente de conducción, que es la que revela humedad, contaminación o degradación, es minúscula frente a la capacitiva y la de absorción durante los primeros segundos. Solo después de que la capacitiva se extingue y la de absorción decae, la lectura refleja de forma limpia el estado del aislamiento. De ahí que IEEE 43 estandarice tiempos de lectura fijos (típicamente 1 minuto para IR y 10 minutos para PI) y que el diagnóstico serio se base en la tendencia en el tiempo, no en un número aislado.
IEEE 43 recomienda la tensión de prueba según el rango de la máquina: 500 V de CD para devanados menores a 1 kV, y de 1 000 hasta 5 000 V para media tensión. Aplicar una tensión inferior a la recomendada subestima defectos; excederla sin criterio somete un aislamiento ya comprometido a esfuerzo innecesario. La prueba de IR es no destructiva y de baja tensión; no sustituye a las pruebas de alto potencial (Hipot) ni a las de diagnóstico avanzado como factor de disipación (tanδ), descargas parciales o SFRA, sino que es el primer filtro que decide si es seguro continuar.
Criterios IEEE 43: mínimo de IR, índice de polarización (PI) y DAR
IEEE 43-2013 fija el valor mínimo aceptable de resistencia de aislamiento, siempre referido a 40 °C y a 1 minuto de aplicación. Para bobinas preformadas (form-wound) fabricadas después de 1970 el mínimo es 100 MΩ. Para máquinas más antiguas se usa la regla histórica de (kV nominal + 1) MΩ. Para devanados de alambre aleatorio (random-wound) y bobinas preformadas por debajo de 1 kV el mínimo es 5 MΩ. Estar por encima del mínimo es condición necesaria, no suficiente: dice que es seguro energizar para pruebas siguientes, no que el aislamiento esté en buen estado.
El índice de polarización (PI) es el cociente entre la IR a 10 minutos y la IR a 1 minuto. Mide qué tanto sigue subiendo la resistencia conforme decae la corriente de absorción. Un aislamiento seco y limpio sigue polarizándose durante minutos, así que su resistencia crece y el PI resulta alto. Un aislamiento húmedo o contaminado tiene una corriente de conducción dominante y estable, la resistencia casi no sube y el PI se acerca a 1.
- PI mayor o igual a 2.0: aislamiento en buen estado, seco y limpio.
- PI entre 1.5 y 2.0: zona de vigilancia; investigar y repetir tras acondicionar.
- PI menor a 1.5: indicio de humedad, contaminación o deterioro; no energizar sin corregir.
- DAR (relación de absorción dieléctrica = IR 60 s / IR 30 s): alternativa rápida; DAR mayor o igual a 1.4 suele indicar aislamiento sano cuando el PI no aplica.
- Excepción clave de IEEE 43: si la IR a 1 minuto (corregida) supera 5 GΩ, el PI deja de ser confiable y no debe usarse como criterio; en aislamientos modernos muy secos el PI puede caer artificialmente aunque el devanado esté sano.
Corrección por temperatura: el paso que más se omite y más engaña
La resistencia de aislamiento es fuertemente dependiente de la temperatura: aproximadamente se duplica por cada 10 °C que baja la temperatura del devanado, y se reduce a la mitad por cada 10 °C que sube. Un devanado medido a 25 °C puede dar un valor cómodamente alto que, corregido a 40 °C, cae por debajo del mínimo. Comparar una lectura sin corregir contra el criterio IEEE 43 es un error de método que produce diagnósticos falsamente tranquilizadores.
IEEE 43 estandariza la corrección a una temperatura de referencia de 40 °C mediante un coeficiente Kt. La forma robusta de trabajar es medir la temperatura real del devanado (no la ambiente) con RTD o termómetro de contacto, aplicar el coeficiente y solo entonces comparar. El PI, por ser un cociente de dos lecturas tomadas a la misma temperatura, es en principio menos sensible a la temperatura absoluta, lo que lo hace un buen complemento cuando no se puede establecer con precisión la temperatura del devanado.
Un detalle práctico de taller: la temperatura debe estar estabilizada. Medir un motor que acaba de salir de operación, con gradientes internos, produce lecturas erráticas. Cuando se compara contra pruebas históricas del mismo equipo, todas deben estar corregidas a 40 °C para que la tendencia sea válida; una caída año con año en la IR corregida es una señal temprana de envejecimiento del sistema aislante.
Leer el diagnóstico: humedad y contaminación vs degradación del aislamiento
El poder diagnóstico de la prueba está en combinar el nivel de IR con la forma de la curva y el comportamiento entre fases. Los dos grandes modos de falla se distinguen bien con estos datos. La humedad y la contaminación conductiva (polvo conductivo, aceite carbonizado, sales, condensación) crean caminos de fuga superficiales: la corriente de conducción domina, la IR arranca baja y sube poco, de modo que se ve IR baja con PI bajo. La buena noticia es que este modo suele ser recuperable con limpieza, horneado y, cuando aplica, reimpregnación por VPI o barnizado.
La degradación intrínseca del sistema aislante (envejecimiento térmico, fragilización, delaminación, esfuerzo mecánico de arranques y vibración, ataque por descargas parciales en media tensión) se ve distinto. La IR puede seguir siendo razonablemente alta porque el volumen del aislante conserva capacidad dieléctrica, pero la tendencia histórica baja, o aparece desbalance marcado entre fases, o la lectura es inestable. Aquí la limpieza no soluciona nada: el aislamiento perdió integridad y se orienta hacia rebobinado o hacia diagnóstico complementario.
- IR baja + PI bajo, uniforme entre fases: humedad o contaminación superficial. Acción: limpiar, secar, hornear y re-medir; suele recuperarse.
- IR aceptable + PI bajo + IR corregida > 5 GΩ: probablemente aislamiento moderno muy seco donde el PI no aplica; confiar en la IR y en el histórico.
- IR con desbalance marcado entre fases: contaminación localizada o daño concentrado; inspeccionar cabezales, conexiones y salida de ranura.
- IR que cae progresivamente en pruebas sucesivas (mismo Kt): envejecimiento del sistema aislante; planificar diagnóstico avanzado o rebobinado.
- IR inestable, que sube y baja durante la lectura: descargas superficiales, humedad activa o fuga intermitente; no energizar y localizar la causa.
De la lectura a la decisión: cómo se cierra el diagnóstico en taller
Una IR baja no es un veredicto por sí sola, es el punto de partida de una secuencia. En un taller que abre y reconstruye motores, la prueba de resistencia de aislamiento se integra con IR/PI, medición de resistencia óhmica de devanados, prueba de alto potencial (Hipot) y, en media tensión, factor de disipación, descargas parciales y análisis de respuesta en frecuencia (SFRA) para separar humedad y contaminación (que se corrigen con limpieza y secado) de degradación real (que exige rebobinado). Cuando el motor forma parte de un tren crítico, este orden evita tanto condenar un devanado recuperable como devolver a servicio uno comprometido.
Las prácticas de reconstrucción y prueba deben apegarse a norma. IEEE 43 rige la interpretación de IR y PI; EASA AR100 es la norma de reparación de máquinas rotativas que preserva la eficiencia original; IEEE 522 aplica a la prueba de tensión entre espiras; NEMA MG-1 y las series IEC 60034 definen requisitos de la máquina; e ISO 21940 gobierna el balanceo tras el rebobinado. TEMISA es un taller independiente multimarca (ABB, Siemens, WEG, Toshiba, US Motors, Baldor, entre otras) que opera como aliado del fabricante original y mantiene certificación ISO 9001:2015, además de calificación vigente CFE LAPEM bajo la especificación W6000-20 para motores.
Cuando el diagnóstico de aislamiento se hace bien, la decisión entre acondicionar y rebobinar deja de ser una apuesta y pasa a estar respaldada por datos corregidos y trazables. Para equipos que no pueden esperar, TEMISA atiende con respuesta de emergencia 24 horas. Para generadores la atención corre por la división TEMISA POWER GEN, y para transformadores por TEVKO.
