Por qué el megger es ciego al corto entre espiras
El megaóhmetro aplica corriente directa (500, 1000, 2500 o 5000 V DC) entre el cobre del devanado y la carcasa, y mide la resistencia del aislamiento a tierra conforme a IEEE 43. Es la prueba correcta para juzgar la calidad del aislamiento a tierra —barniz, papel de ranura, cabezas de bobina contra el núcleo— y para leer el índice de polarización (PI) a 1 y 10 minutos. Pero mide un solo camino: conductor contra tierra.
Un corto entre espiras vive en otro lugar. Es una falla en el esmalte del alambre magneto entre dos vueltas contiguas de la misma bobina, o entre bobinas de la misma fase. Esas dos vueltas están casi al mismo potencial, así que en corriente directa y a baja tensión la corriente de fuga entre ellas es despreciable. El megger las ve como un mismo nudo eléctrico. Puedes tener un motor con 2000 MΩ a tierra y un PI sano de 3.0, y aun así una espira en corto que lo va a poner a tierra en cuestión de semanas.
El corto entre espiras es además el modo de falla que más arranques sobrevive antes de tumbar el motor: empieza como una micro-descarga en un punto de esmalte lastimado por vibración, contaminación o un transitorio de switcheo, calienta ese punto, carboniza más esmalte, y la falla crece vuelta por vuelta hasta que llega a tierra. Atraparlo temprano es la diferencia entre un rebarnizado y un rebobinado completo.
Qué hace físicamente el surge test
El equipo carga un capacitor y lo descarga contra una fase del devanado a través de un pulso de rápido tiempo de subida (típicamente decenas a cientos de nanosegundos). El devanado, que es esencialmente una inductancia con capacitancia distribuida, responde con una oscilación amortiguada —un tren de ondas que decae— cuya frecuencia depende de L y C del circuito. Esa onda es la 'huella' de la bobina.
El punto fino es el dV/dt. El frente rápido reparte el voltaje de forma no lineal a lo largo del devanado: las primeras vueltas de cada bobina ven una fracción desproporcionada del pulso. Ese es exactamente el esfuerzo dieléctrico que aparece entre espiras en servicio cuando el motor arranca a tensión plena o lo alimenta un variador con switcheo rápido (ver IEC 60034-18-41 / NEMA MG-1 Parte 31 para aislamiento apto a inversor). El surge no inventa un esfuerzo artificial: reproduce el que mata motores en campo.
Cuando el pulso encuentra una debilidad entre espiras, el esmalte ioniza y se produce un arco momentáneo. Ese arco pone en corto una o varias vueltas, lo que reduce la inductancia efectiva de esa bobina. Menos L significa mayor frecuencia de oscilación: la onda se comprime y se corre a la izquierda en la pantalla.
- dV/dt alto: estresa el aislamiento vuelta a vuelta, no el aislamiento a tierra.
- Onda resonante: su frecuencia es la firma de L y C de la fase bajo prueba.
- Arco entre espiras: baja la inductancia y corre la onda hacia mayor frecuencia.
- Es una prueba de esfuerzo, no destructiva si los niveles se ajustan a IEEE 522.
Cómo se lee el patrón de ondas
Una advertencia de taller: no todo corrimiento es aislamiento. Diferencias reales de número de vueltas entre bobinas rebobinadas, conexiones invertidas o un rotor de jaula asimétrico dentro del estator también desbalancean las ondas. Por eso el surge se cruza siempre con la resistencia óhmica de fase (fases balanceadas dentro de tolerancia), la revisión de conexiones y, en máquinas grandes, con las pruebas de baja tensión. El instrumento señala dónde mirar; el criterio lo pone quien conoce el devanado.
- Ondas superpuestas y estables al subir el voltaje: aislamiento entre espiras sano.
- Separación o corrimiento a la izquierda: corto o debilidad vuelta a vuelta en esa fase.
- Salto súbito de la onda durante la rampa: voltaje al que ioniza el esmalte (arco).
- Ruido o inestabilidad que aparece y desaparece: sospecha de contaminación, humedad o conexión intermitente —secar y repetir.
- Desbalance en las tres comparaciones simultáneo: revisar simetría de conexiones, número de vueltas o material antes de condenar el aislamiento.
IEEE 522 y dónde encaja el surge en la secuencia de pruebas
IEEE 522 ('Guide for Testing Turn Insulation of Form-Wound Coils and Bars') define los niveles de voltaje de surge en función del voltaje nominal de la máquina y de su condición. La lógica es que un motor nuevo tolera un nivel de prueba más alto que uno en servicio con aislamiento envejecido: aplicar a un devanado viejo el voltaje de fábrica puede provocar la falla que se busca prevenir. En términos prácticos, los niveles para máquina en servicio se reducen respecto de los de aceptación de fábrica, y el ingeniero elige el nivel según historia, edad y resultados previos del megger e hi-pot.
Por eso el surge nunca va solo ni va primero. La secuencia en un taller serio corre de menos a más agresiva: primero resistencia de aislamiento e índice de polarización (IEEE 43) para confirmar que el aislamiento a tierra aguanta; luego resistencia óhmica de fases para descartar desbalances y malas conexiones; después surge para el aislamiento entre espiras; y finalmente, si aplica, hi-pot (DC o AC) como prueba de rigidez del aislamiento a tierra. Si el megger sale bajo, no se aplica surge ni hi-pot hasta secar y limpiar: se estaría estresando un aislamiento que ya avisó que está débil.
Para el motor completo, estas pruebas eléctricas se acompañan de las mecánicas: balanceo dinámico conforme a ISO 21940-11, verificación de entrehierro y, en la reconstrucción del devanado, apego a EASA AR100 como norma de buenas prácticas de reparación para no degradar la eficiencia original del motor (IEC 60034-2-1 / IEC 60034-30-1).
- IEEE 43 — resistencia de aislamiento e índice de polarización (a tierra, DC).
- Resistencia óhmica de fases — balance y conexiones.
- IEEE 522 — surge / comparación de impulsos (entre espiras).
- Hi-pot DC/AC — rigidez del aislamiento a tierra, al final.
- EASA AR100 (norma) e IEC 60034 — buenas prácticas de reparación y clase de eficiencia.
Del diagnóstico al motor de vuelta en línea
Detectar el corto entre espiras es la mitad del trabajo; la otra mitad es decidir qué hacer con él. Una debilidad muy incipiente en un devanado por lo demás sano a veces se estabiliza con limpieza, secado y rebarnizado (VPI o inmersión). Un corto establecido, con esmalte carbonizado y vueltas ya en falla, exige rebobinado —y ahí el criterio es reponer el devanado con clase térmica y datos de bobina correctos para no perder eficiencia ni acortar la vida del motor.

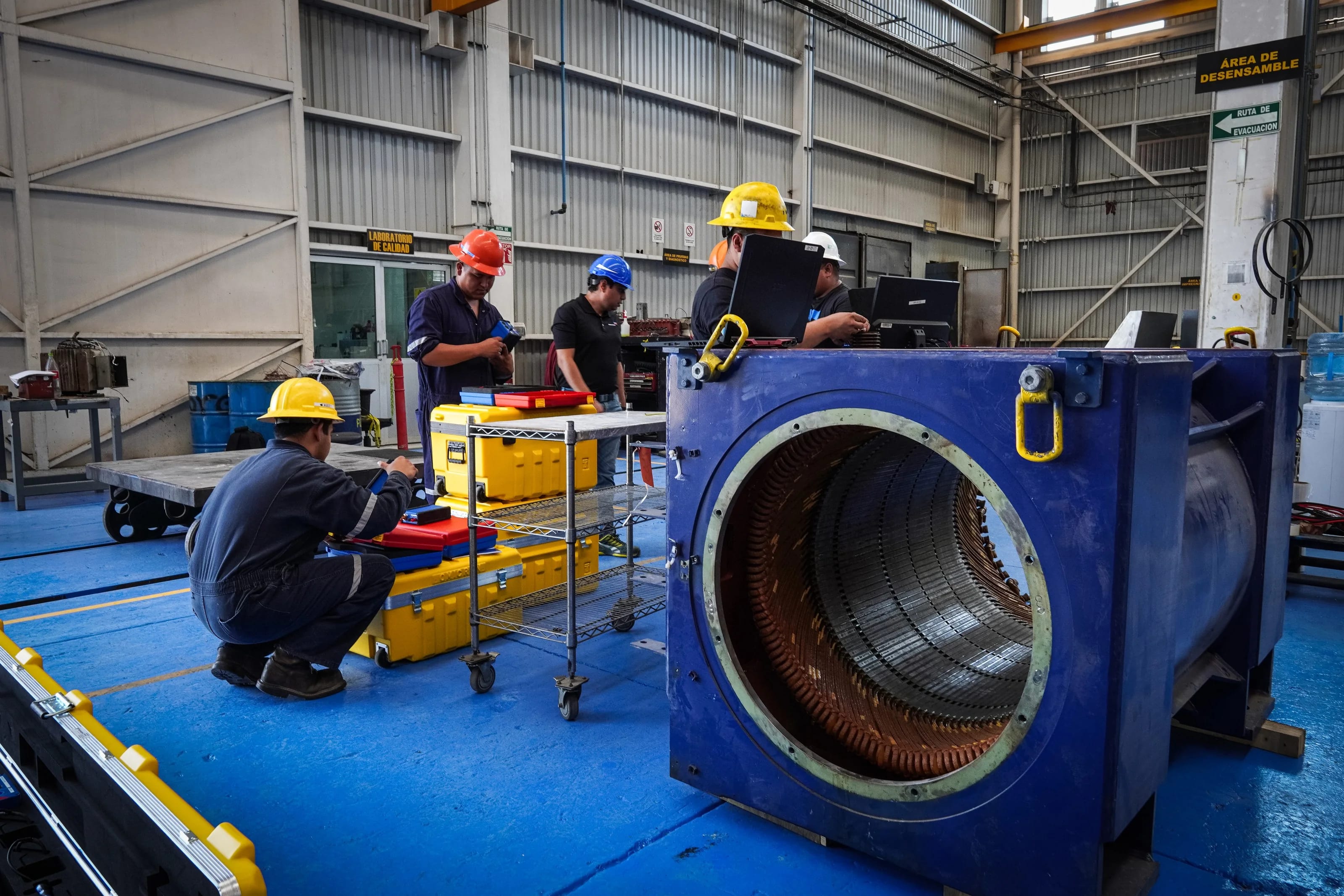

En TEMISA operamos como taller independiente multimarca —ABB, Siemens, WEG, Toshiba, US Motors, Baldor y demás— corriendo esta secuencia completa de pruebas antes y después de cada intervención, con reparación bajo la norma EASA AR100 y sistema de gestión ISO 9001:2015. Como proveedor calificado CFE LAPEM bajo la especificación W6000-20 (motores), el mismo protocolo de surge, megger, hi-pot y balanceo aplica lo mismo a un motor de baja tensión que a una máquina de media tensión crítica. Para generadores está la división TEMISA POWER GEN; para transformadores, TEVKO. Y cuando un motor crítico cae, la respuesta es en 24 horas.
