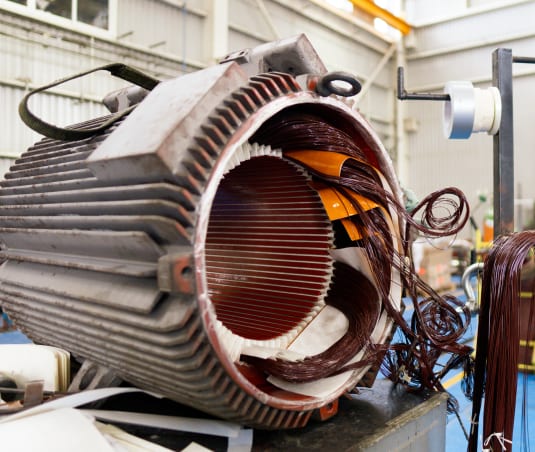

Por qué un motor de media tensión avisa antes de fallar
Un motor de 2.3, 4.16 o 6.6 kV rara vez falla de golpe. Entre el primer síntoma medible y la falla catastrófica suelen pasar semanas o meses en los que el motor ya está avisando: vibra distinto, calienta más, el aislamiento cae, la protección empieza a disparar sin causa aparente o aparece un zumbido que antes no estaba. El problema no es la ausencia de señales, sino no saber leerlas ni cuál prueba confirma cada una.
En un motor de media tensión el aislamiento del estator es casi siempre el eslabón crítico. El sistema de aislamiento envejece por cuatro esfuerzos combinados: térmico (cada 10 °C de sobretemperatura sostenida puede reducir la vida útil del aislamiento a la mitad, según la regla de Arrhenius reflejada en IEC 60034-1), eléctrico, ambiental (humedad, contaminación, aceite) y mecánico (arranques, vibración, fuerzas de cortocircuito). Cada uno deja una firma distinta en las pruebas.
La lógica de diagnóstico es siempre la misma: el síntoma no es la causa. Vibración, calor, bajo aislamiento, disparos y ruido son consecuencias; la prueba correcta traduce el síntoma en causa raíz. Abajo desglosamos cada señal con la prueba que la confirma.
- Vibración creciente o cambio en el patrón de vibración
- Sobrecalentamiento de devanado, núcleo o rodamientos
- Caída de la resistencia de aislamiento o del índice de polarización
- Disparos repetidos de protecciones (sobrecarga, diferencial, tierra)
- Ruido o zumbido atípico, mecánico o eléctrico de alta frecuencia
Vibración y ruido mecánico: análisis espectral, no solo un valor global
La vibración es la señal más rica en información y la más malinterpretada. Un valor global de velocidad en mm/s RMS te dice la severidad —y ISO 20816 define los límites por potencia y tipo de montaje— pero no la causa. Para eso hace falta el espectro. El desbalance aparece como un pico dominante a 1× la frecuencia de giro; la desalineación, a 1× y 2× con componente axial; la soltura mecánica genera armónicos múltiples (2×, 3×, 4×); y los defectos de rodamiento aparecen en frecuencias no síncronas y en la envolvente de alta frecuencia mucho antes de que el rodamiento haga ruido audible.
Aquí está la clave que distingue un taller que solo cambia rodamientos de uno que diagnostica: no todo lo que vibra es mecánico. Una excentricidad de entrehierro o una barra de rotor rota en un motor de inducción produce vibración a frecuencias específicas ligadas a la frecuencia de deslizamiento y al número de ranuras. Si tratas eso como desbalance y solo balanceas, el motor vuelve a tu taller en meses. Por eso el análisis de vibración serio se cruza con el análisis de la firma de corriente (MCSA), que ve la falla eléctrica del rotor donde la vibración por sí sola es ambigua.
Cuando el diagnóstico apunta a desbalance real, la corrección es balanceo dinámico del rotor, y el criterio de aceptación no es 'a ojo': se especifica un grado de calidad de balanceo G conforme a ISO 21940-11 (por ejemplo G2.5 para rotores de motores eléctricos), verificado en un banco con el rotor girando a velocidad de operación. El ruido mecánico audible —roce, golpeteo, chirrido— casi siempre es la etapa tardía de algo que la vibración ya mostraba antes; no esperes al ruido para medir.
Sobrecalentamiento y bajo aislamiento: dónde calienta y qué tan sano está el dieléctrico
El sobrecalentamiento es un síntoma, nunca un diagnóstico. La pregunta correcta es dónde y por qué. La termografía infrarroja localiza el punto caliente —conexión floja en la caja de terminales, una fase desbalanceada, un rodamiento en falla, obstrucción de ventilación— y los RTD embebidos en el devanado, comparados fase contra fase, revelan si una fase corre más caliente que las otras. Un desbalance de temperatura entre fases suele significar desbalance de resistencia o de tensión de alimentación, y eso se confirma midiendo la resistencia óhmica de devanados: diferencias mayores al 2–3 % entre fases delatan conexiones deterioradas, soldaduras frías o espiras en corto.
El aislamiento se evalúa en capas, no con una sola prueba. El megóhmetro da la resistencia de aislamiento a tierra, corregida a 40 °C, con la referencia mínima de IEEE 43 (para media tensión, del orden de kV+1 en MΩ como piso). Pero un valor 'aprobado' puede esconder humedad o contaminación: por eso se mide el índice de polarización (PI), la relación entre la lectura a 10 minutos y la de 1 minuto. Un PI sano en aislamiento moderno está típicamente por encima de 2; un PI plano cerca de 1 indica humedad o suciedad aunque el valor absoluto parezca aceptable. IEEE 43 e IEC 60034-27 encuadran esta interpretación.

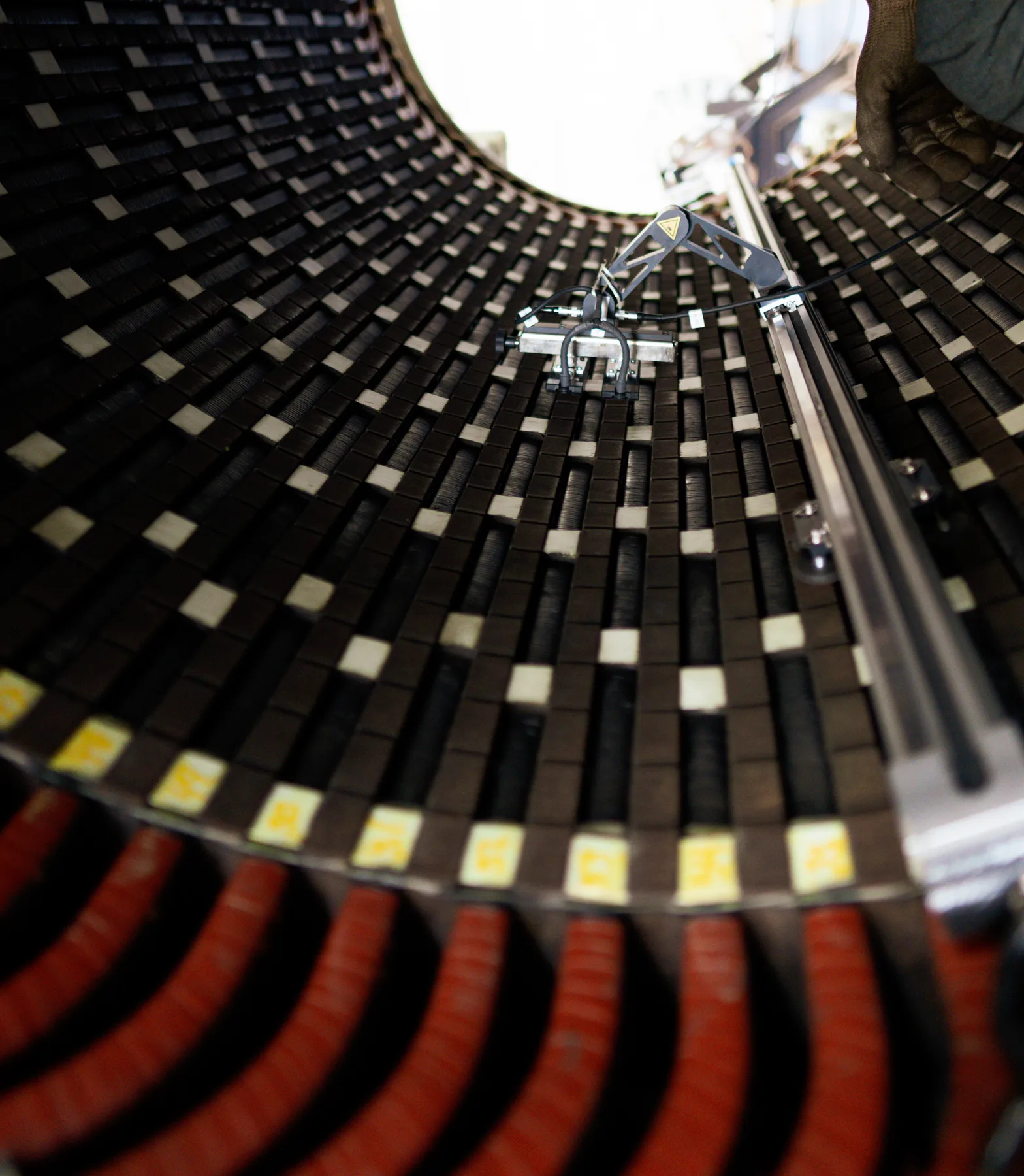

Para media tensión, la prueba que realmente anticipa la falla del sistema de aislamiento es el factor de potencia / tan delta y el barrido de tip-up: miden las pérdidas dieléctricas y cómo crecen con la tensión, revelando huecos, delaminación y degradación del sistema resina-mica antes de que colapse. Y para el aislamiento entre espiras —invisible al megóhmetro, que solo ve a tierra— la prueba de impulso o surge conforme a IEEE 522 aplica un frente de onda rápido que estresa el aislamiento vuelta a vuelta; una comparación de formas de onda entre fases delata el corto incipiente que un día produce el clásico devanado quemado.
- Termografía: localiza el punto caliente y prioriza dónde intervenir
- RTD / comparación fase-fase: detecta desbalance térmico interno
- Resistencia óhmica de devanados: conexiones, soldaduras, espiras en corto (>2–3 % de desbalance = alerta)
- Megóhmetro + PI (IEEE 43 / IEC 60034-27): salud dieléctrica a tierra, humedad y contaminación
- Factor de potencia / tan delta y tip-up: pérdidas dieléctricas y degradación del sistema de aislamiento
- Prueba de impulso / surge (IEEE 522): aislamiento entre espiras, el que el megóhmetro no ve
Disparos repetidos y descargas parciales: la protección casi nunca es el problema
Cuando un motor de media tensión dispara una y otra vez, el reflejo de reponer la protección y volver a arrancar es el más caro de todos: cada arranque de un motor grande impone un esfuerzo térmico y mecánico severo, y arrancar contra una falla real la agrava. Un disparo de sobrecarga puede venir de una carga mecánica excesiva, pero también de un desbalance de tensión de alimentación (un pequeño desbalance de tensión produce un desbalance de corriente varias veces mayor) o de un problema interno del devanado. Un disparo de tierra o diferencial casi siempre apunta a aislamiento comprometido. La disciplina correcta es no rearrancar a ciegas: medir resistencia de aislamiento, resistencia óhmica por fase y, cuando aplica, la firma de corriente antes de energizar de nuevo.
En media tensión hay una señal específica y valiosísima que muchos ignoran: el ruido eléctrico de alta frecuencia y las descargas parciales (DP). Una descarga parcial es una micro-descarga dentro de un hueco o delaminación del aislamiento del estator; no provoca disparo de inmediato, pero erosiona el dieléctrico hasta que perfora. Se manifiesta a veces como un zumbido o crepitar, a veces solo como actividad detectable con instrumentación. La medición y tendencia de DP conforme a IEC 60034-27 (offline) o IEC 60034-27-2 (online) permite ver la degradación meses antes de la falla, y es una de las pocas herramientas que da aviso temprano real en aislamiento de estator de media tensión.
El principio de ingeniería detrás de todo esto es cerrar el lazo hasta la causa raíz, no hasta el síntoma. Un motor que dispara, se limpia, se seca y se regresa sin encontrar por qué disparó volverá a fallar. El diagnóstico completo cruza síntoma eléctrico, síntoma mecánico y estado del aislamiento en un solo cuadro antes de decidir entre intervención menor, rehabilitación o rebobinado.
De la señal a la decisión: qué hacer con el diagnóstico
Leer las señales sirve para tomar tres decisiones, en orden de costo: seguir operando con monitoreo y tendencia, intervenir de forma preventiva (limpieza, secado, reapriete de conexiones, cambio de rodamientos, rebarnizado) o entrar a rehabilitación mayor y rebobinado cuando el sistema de aislamiento ya no da margen. Un buen diagnóstico también dice lo contrario: cuándo NO abrir un motor que está sano y solo necesita monitoreo. Abrir de más también cuesta.
El error caro es esperar a la falla catastrófica. Un devanado de media tensión quemado no solo implica el rebobinado: implica el paro no programado de la línea, y en un motor crítico ese paro suele valer mucho más que el motor. Por eso las normas —IEEE 43, IEEE 522, IEC 60034 en sus partes de aislamiento y ruido/vibración, NEMA MG-1, ISO 20816 e ISO 21940— existen: convierten 'creo que está mal' en criterios de aceptación medibles y repetibles.
