Qué se rompe: el mapa de la falla en un motor industrial

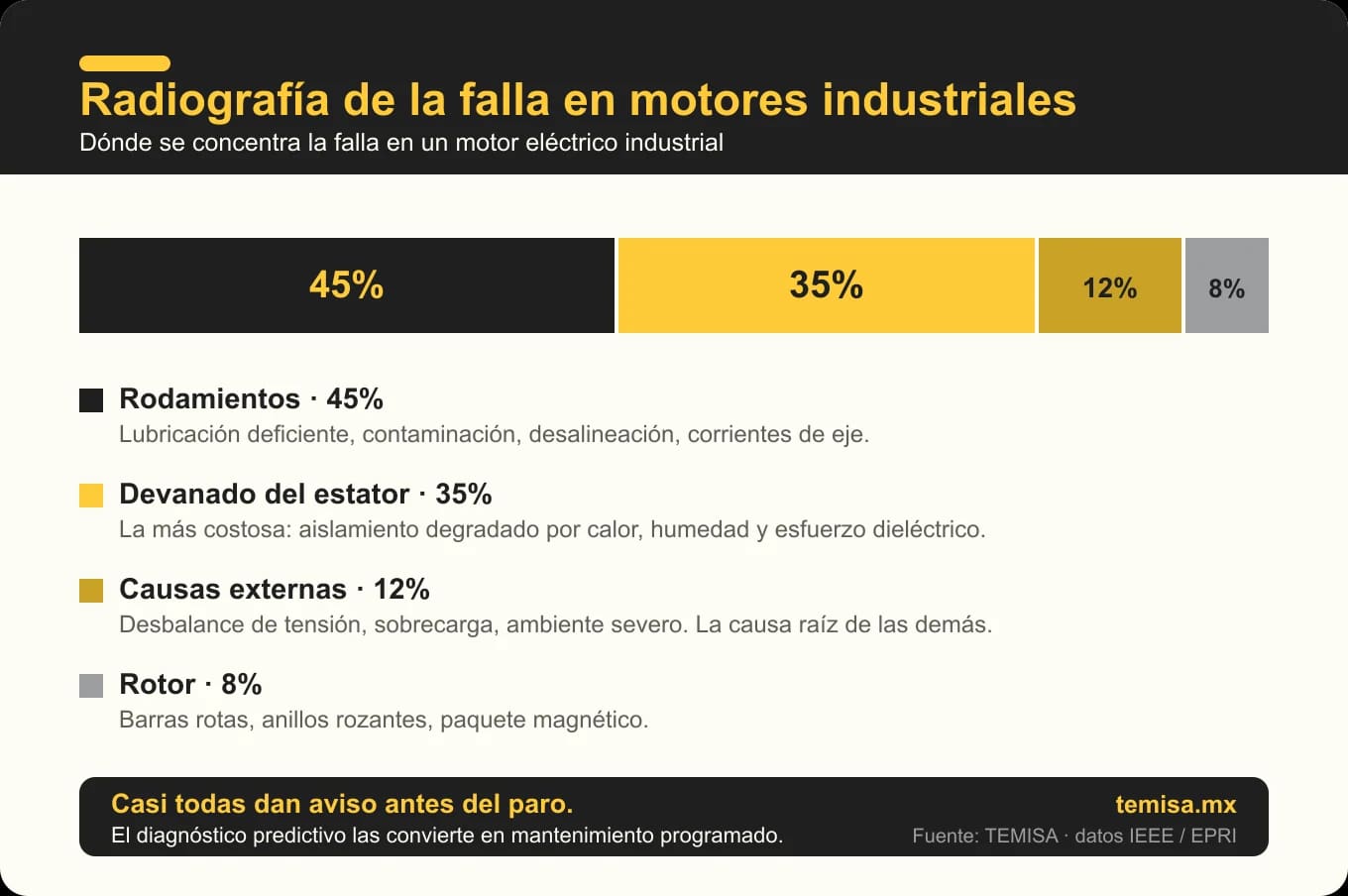

Cuando un motor industrial se detiene, la causa rara vez es un misterio: la estadística de décadas de operación en la industria pesada apunta siempre a las mismas zonas. Los estudios de referencia sobre confiabilidad de motores —los trabajos de los grupos de IEEE y los reportes de EPRI, que siguen siendo la base citada en la industria— dibujan un mapa consistente que en TEMISA confirmamos motor tras motor en el taller.
No todas las fallas son iguales en gravedad ni en tiempo de reparación. Una falla de rodamiento detectada a tiempo puede resolverse en horas; un devanado de estator carbonizado en un motor de media tensión implica rebobinado, semanas de plazo y una inversión mucho mayor. Por eso conocer dónde se concentra el riesgo permite priorizar el mantenimiento donde de verdad importa.
- Rodamientos (~40–50%): la falla más frecuente. Origen mecánico —lubricación deficiente, contaminación, desalineación, corrientes de eje— más que eléctrico.
- Devanado del estator (~30–40%): la más costosa. El aislamiento cede por temperatura, humedad, contaminación conductiva o esfuerzo dieléctrico en media tensión.
- Rotor (~5–10%): barras rotas en jaula de ardilla, problemas en anillos rozantes o en el paquete magnético.
- Causas externas (el resto): desbalance de tensión, sobrecarga, desalineación del acoplamiento, ambiente severo. Casi siempre son la causa raíz de las tres anteriores.
Por qué falla el devanado: casi nunca es 'de repente'
El modo de falla que más caro sale —el del sistema de aislamiento del estator— es también el más malentendido. Un devanado no 'se quema' de un día para otro: es la etapa final de un proceso de degradación que llevaba tiempo avanzando. La regla térmica que la industria conoce como la ley de Montsinger o de Arrhenius describe el fenómeno con crudeza: por cada ~10 °C de sobretemperatura sostenida, la vida útil del aislamiento se reduce aproximadamente a la mitad. Un motor que opera crónicamente caliente por sobrecarga o mala ventilación está gastando su aislamiento al doble de velocidad, aunque 'funcione'.
A la temperatura se suman otros tres enemigos. La humedad y la contaminación conductiva (polvo metálico, aceite, sales) crean caminos de fuga sobre la superficie del aislamiento. Los esfuerzos dieléctricos —sobretensiones de maniobra, transitorios de variadores de frecuencia— erosionan la mica y disparan descargas parciales en media tensión. Y los esfuerzos mecánicos —arranques frecuentes, vibración— van soltando y fatigando las bobinas. Ninguno de estos actúa de golpe: todos dejan huella medible antes de la falla.
La causa raíz suele estar afuera del motor
Uno de los errores más caros del mantenimiento industrial es reparar el síntoma y no la causa. Un motor que quemó su devanado y se rebobina sin corregir por qué falló, vuelve a fallar. En una fracción alta de los casos que llegan al taller, la causa raíz no está dentro del motor sino en su entorno eléctrico y mecánico.
El desbalance de tensión es el ejemplo clásico: un desbalance de apenas 3–4% entre fases puede elevar la temperatura del devanado de forma desproporcionada y acortar su vida drásticamente. La desalineación del acoplamiento castiga los rodamientos. Un variador de frecuencia mal aplicado, sin filtros, bombardea el aislamiento con frentes de onda. Y un ambiente sucio, húmedo o mal ventilado acelera todo lo anterior. Por eso un diagnóstico serio no se limita a decir qué se rompió: explica por qué, para que la reparación sea definitiva.
El costo real de la falla: la hora de paro, no la factura del taller
Cuando se evalúa el costo de una falla de motor, la factura de la reparación suele ser la parte menor. El costo dominante es la producción detenida mientras el equipo crítico está fuera de servicio: una línea parada, un proceso interrumpido, un compromiso de entrega en riesgo. En procesos continuos —cemento, papel, minería, petroquímica— la hora de paro puede costar mucho más que el motor completo.
Esa asimetría es la que justifica el mantenimiento predictivo. Detectar una falla en formación y programar la intervención en una libranza planificada, en lugar de sufrir el paro no programado, no es un gasto: es la decisión económica correcta. El motor va a necesitar atención de todas formas; la única pregunta es si será en tus términos o en los de la falla.
Cómo se previene: convertir la falla en un mantenimiento programado

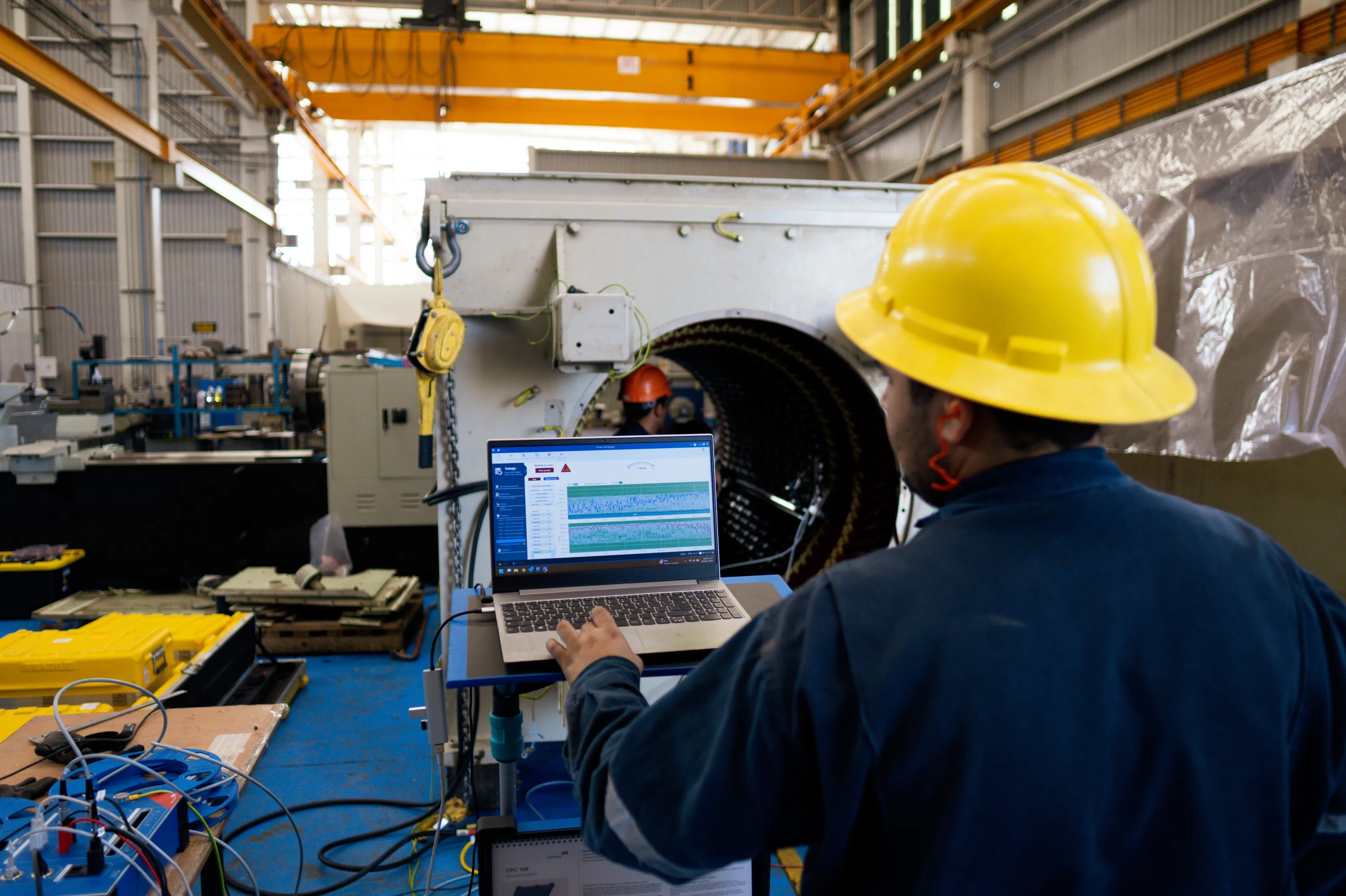

La buena noticia del mapa de fallas es que casi todas dan aviso. Cada zona de riesgo tiene su técnica de diagnóstico, y aplicadas con regularidad convierten una falla catastrófica en una alerta temprana. Este es el arsenal que usamos en TEMISA, en taller y en sitio, alineado a las normas de referencia:
El objetivo no es predecir el futuro con magia, sino leer las señales que el motor ya está dando. Un programa de mantenimiento por niveles —de la inspección ligera al overhaul mayor, según horas de operación y criticidad— combinado con estas pruebas, es lo que mantiene a los equipos críticos operando y saca las sorpresas del calendario.
- Rodamientos: análisis de vibraciones conforme a ISO 20816 y termografía infrarroja para detectar calentamiento anómalo.
- Aislamiento del estator: resistencia de aislamiento e índice de polarización (IEEE 43), factor de disipación (tan delta) y medición de descargas parciales en media tensión.
- Entre espiras: prueba de impulso (surge test) conforme a IEEE 522 para detectar debilidad antes de que se convierta en corto.
- Núcleo magnético: prueba de núcleo (core loss / ELCID) para detectar laminaciones en corto que degradan la eficiencia.
- Causa raíz eléctrica: verificación de balance de tensión, análisis de corriente y revisión de la alimentación y el acoplamiento.
- Reporte con semaforización y tendencia: no un número suelto, sino la evolución que anticipa cuándo intervenir.
