Bobinas preformadas para motores de media tensión

Atendemos exclusivamente motores industriales de media y alta tensión. No recibimos motores de baja tensión (hasta 1,000 V), incluidos 110, 120, 127, 220, 440, 480, 550, 690 y 950 V. Alcance sujeto a evaluación de placa.

La constancia CFE LAPEM 053/26 indica servicio a motores de 150 a 15,000 HP hasta 1.5 kV. No equivale a una calificación general para todos los motores de media y alta tensión; el alcance y las pruebas de cada equipo se acuerdan tras revisar la placa y el documento.

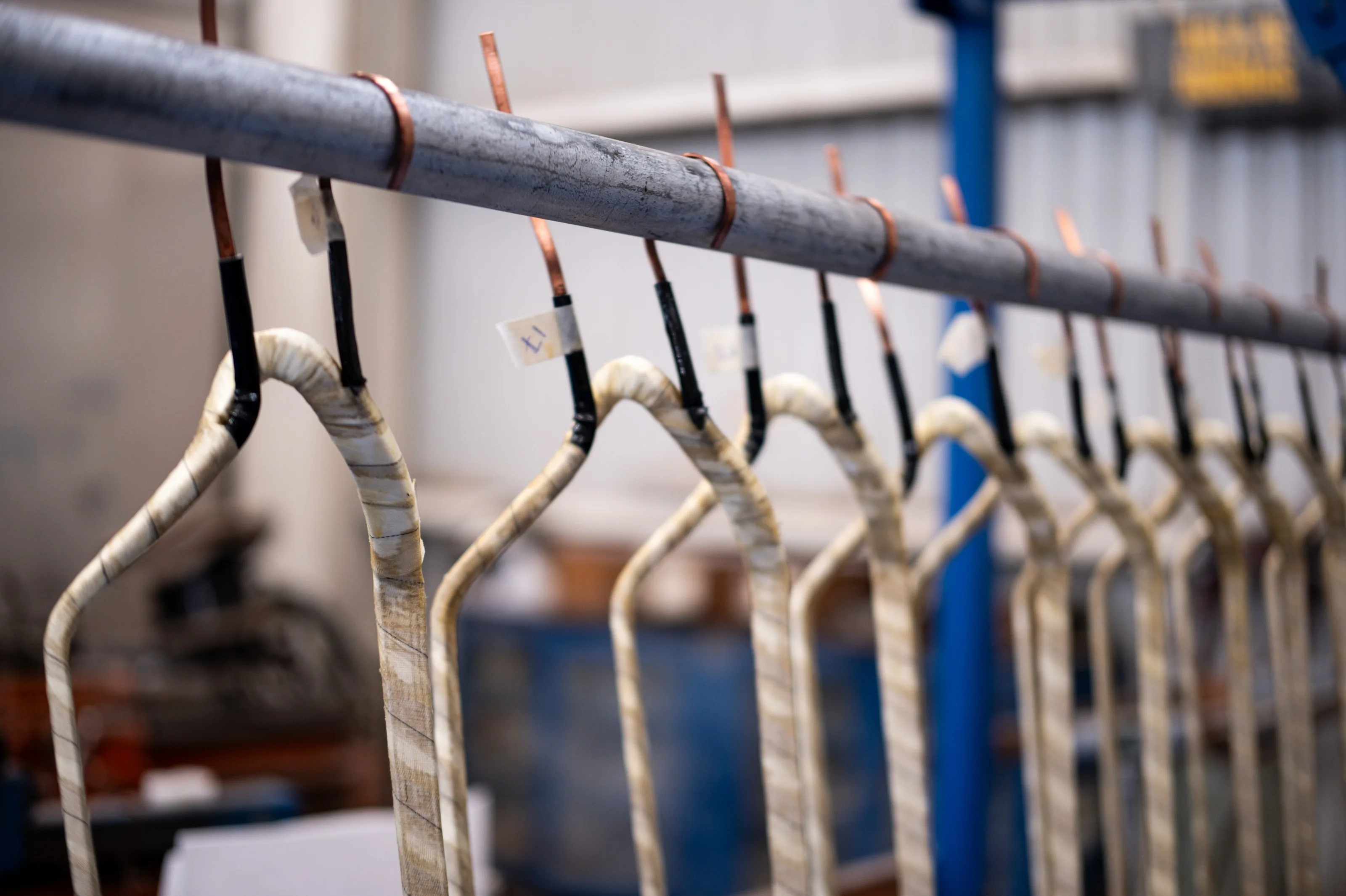

Una bobina preformada se fabrica, se aísla y se cura completa fuera del motor, y luego se inserta en las ranuras del estator ya terminada. Un devanado de baja tensión, en cambio, se enrolla con alambre magneto directamente en las ranuras. La bobina preformada es obligada en media tensión porque permite construir y verificar el aislamiento de mica —que resiste el esfuerzo dieléctrico— antes de montarla, algo imposible de lograr devanando alambre suelto.

La referencia documentada de taller es de 2.3 a 13.8 kV, que corresponde a media tensión. Para 6.9 a 13.8 kV las fabricamos con sistema anticorona —semiconductor de ranura y control de gradiente en la salida— para evitar el efecto corona. El nivel de tensión define el espesor del aislamiento de mica, la clase térmica y el proceso de curado.

Las dos cosas. La mayoría se fabrican como parte de un rebobinado completo que ejecutamos nosotros, pero también fabricamos y suministramos bobinas preformadas sueltas para plantas que mantienen stock de refacciones de un motor crítico de media tensión, o que hacen la instalación con su propio personal. Cotizamos por juego completo o por pieza.

Aislamiento a tierra de cinta de mica con aglutinante epóxico, en clase térmica F (155 °C) o H (180 °C) según la aplicación, e impregnación al vacío-presión (VPI) que llena los microvacíos y produce un cuerpo monolítico de baja actividad de descargas parciales. En alta tensión se añade el sistema anticorona. Es el sistema que da vida útil de 15 a 20 años a un devanado de media tensión bien fabricado.

Sí. Fabricamos a partir de una bobina de muestra: con una bobina original —aunque esté dañada— levantamos la geometría, el paso, el número de espiras, el calibre de la solera y el esquema de conexión, y reproducimos el juego completo. Si conservas los datos de placa y el reporte de diseño, mejor aún; si no, la muestra física es suficiente para reconstruir con fidelidad.

Depende del número de bobinas, el nivel de tensión y la disponibilidad de solera de cobre y materiales de aislamiento. Al fabricarlas en nuestra propia área de embobinado no dependemos de un proveedor externo, lo que acorta el plazo frente a comprar bobinas de importación. Para paros críticos priorizamos el trabajo; damos plazo cerrado tras el levantamiento de datos.
