Rotor de jaula de ardilla: reparación, rebobinado y balanceo

Atendemos exclusivamente motores industriales de media y alta tensión. No recibimos motores de baja tensión (hasta 1,000 V), incluidos 110, 120, 127, 220, 440, 480, 550, 690 y 950 V. Alcance sujeto a evaluación de placa.

La constancia CFE LAPEM 053/26 indica servicio a motores de 150 a 15,000 HP hasta 1.5 kV. No equivale a una calificación general para todos los motores de media y alta tensión; el alcance y las pruebas de cada equipo se acuerdan tras revisar la placa y el documento.

Es el rotor del motor de inducción formado por un paquete de laminaciones con barras conductoras alojadas en ranuras y cortocircuitadas en ambos extremos por dos anillos. Ese conjunto de barras y anillos, visto sin el núcleo, se parece a la rueda giratoria de la jaula de una ardilla — de ahí el nombre. No tiene devanado de cobre aislado ni escobillas: la corriente se induce magnéticamente desde el estator, lo que lo hace mecánicamente muy robusto y de bajo mantenimiento.

Tres principales según la forma y profundidad de la barra: jaula sencilla (barras estándar, buen rendimiento en marcha pero par de arranque moderado), doble jaula (dos juegos de barras, una de alta resistencia para el arranque y otra de baja para la marcha — alto par de arranque con baja corriente) y barra profunda (aprovecha el efecto pelicular para variar la resistencia efectiva según la velocidad). La elección afecta directamente el par de arranque, la corriente y el deslizamiento del motor.

Con análisis de la firma de corriente del motor (MCSA): una barra rota deja una huella característica de bandas laterales alrededor de la frecuencia de línea en el espectro de corriente. Lo confirmamos, si el motor ya está en taller, con prueba de crecimiento (growler) y prueba de rotor en banco. Así distinguimos una barra rota real de otras causas de vibración o baja de par antes de tocar el equipo.

Depende del material y del daño. En jaulas de cobre o latón normalmente se reparan: se sustituyen o resueldan las barras y anillos dañados y se prueba el rotor. En jaulas de aluminio fundido, según la extensión del daño, evaluamos entre reparación localizada y recolado. Siempre te damos el diagnóstico con opciones reales —reparar vs. reemplazar— con su costo y tiempo, en lugar de empujar la opción más cara.

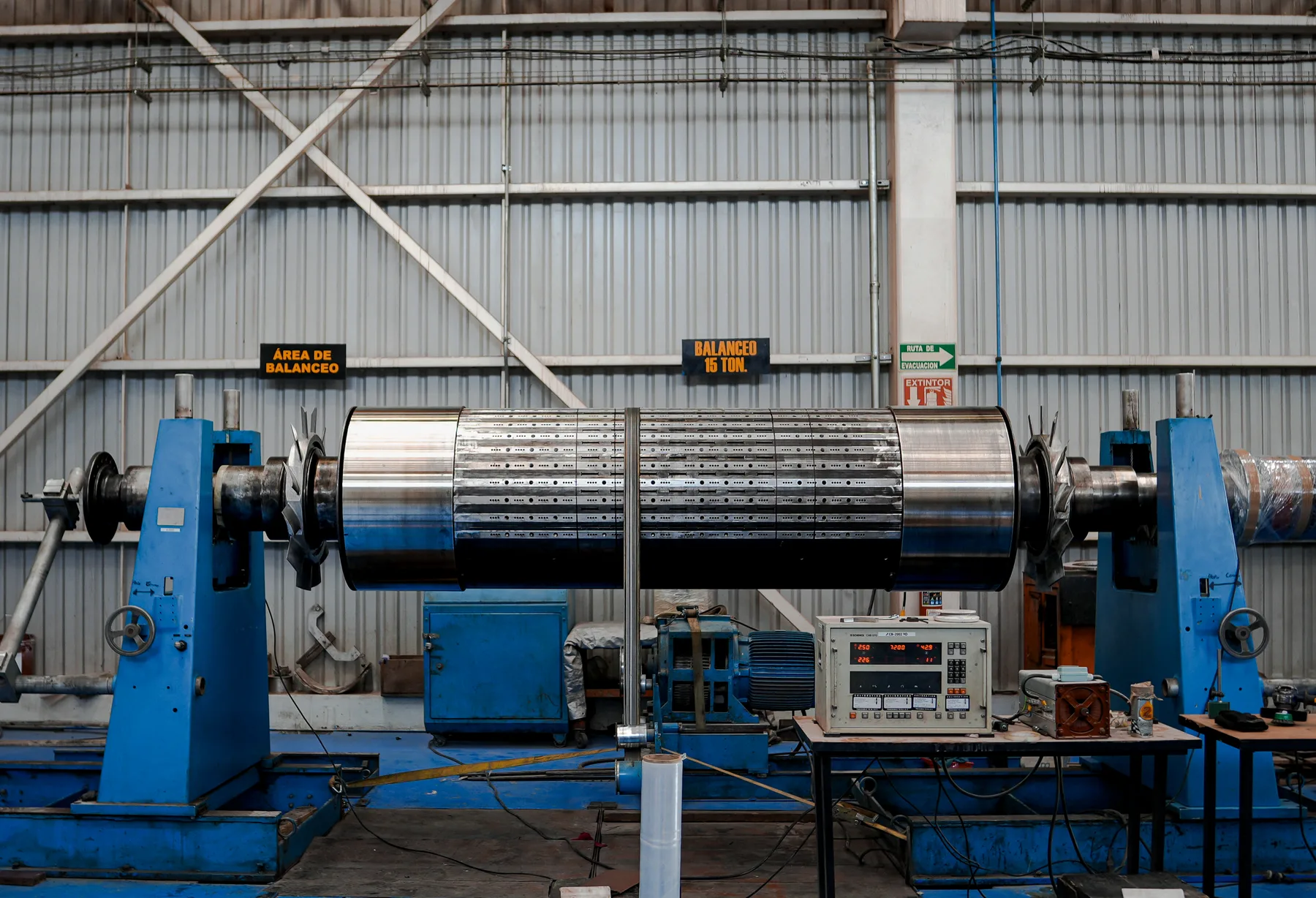

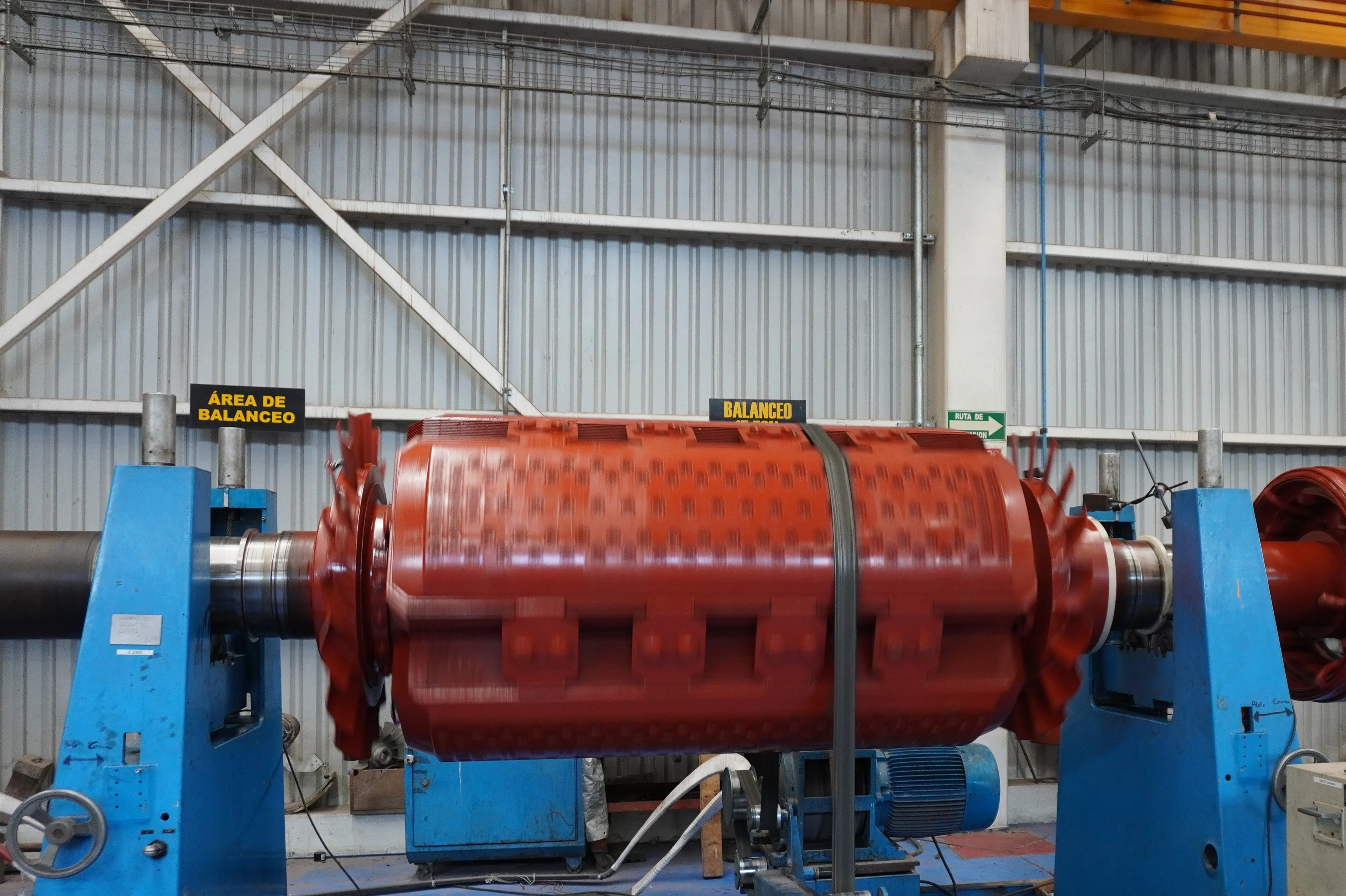

Porque cualquier intervención en las barras o el núcleo redistribuye masa, y un rotor desbalanceado genera vibración que destruye rodamientos, cojinetes y sellos, y acorta la vida del aislamiento del estator. Balanceamos en balanceadora dinámica de hasta 15 toneladas con desbalance residual verificado contra el grado de ISO 21940 (antes ISO 1940), y entregamos el reporte con los valores medidos.
